Digora for Windows 2.8 tek kullanıcı veya ağ kurulumu

Aşağıda Digora yazılımı için gerekli olan en düşük kapasiteli bilgisayar ve işletim sistemi bilgisi verilmiştir. Bahsi geçen bilgisayarı kliniğinizde başka işler için de kullanacaksanız daha yüksek kapasiteli bilgisayar edinmeniz gerekir.

Not: Başka aygıtların kendine has sürücü yazılımları vardır. Onları da ayrıca kurmanız gerekebilir.

İşletim Sistemi

Windows 7, 32/64 bit Professional, Ultimate veya Enterprise.

Vista (SP2) 32/64 bit, Buissines, Ultimate veya ENterprise.

XP Professional(SP3) 32 bit

İşlemci

Pentium 4 2.0 Ghz

Multimedya

CD/DVD sürücü

Bellek

XP için 1 GB diğerleri 2 GB

Sabit Disk

100 GB boş alan gerekir

Ekran (en az)

17” 1024x768 veya  19” 1280x1024 Gerçek renk derinliği desteği sunan

Ağ kartı

10/100/1000 Mbps Ethernet

Ağ protokol desteği

TCP/IP

Yedekleme

Tape veya benzeri

Kesintisiz Güç Kaynağı

Mutlaka gereklidir

Sunucu Bilgisayar(Ağ)

Windows 2000(SP4) 32 bit yazılımından 2008 (R2) 64 bit sürümlerinden herhangi birisi olabilir.

Yukarıdaki tabloda tek kullanıcı ve sunucu bilgisayarlar ile bu bilgisayarlarda olması gereken işletim sistemleri yer almaktadır.

ÖNEMLİ!

Yazılımları kurabilmek için yönetici yetkisine sahip olmanız gerekebilir. Günlük bilgisayar kullanımında yönetici yetkisine ihtiyaç duymayabilirsiniz.

2.2 ESKİ DIGORA SÜRÜMLERİ

Bilgisayarınızda eski Digora sürümü yüklü ise bu sürümü yüklemeden önce onu kaldırmanız gerekir. Ancak mevcut veritabanı dönüşümü ve taşıması bitmeden DfW 1.xx sürümünü kaldırmayınız. DfW’nin 2.5 R1 sürümünden önceki veri tabanları bu sürüm ve daha yenileri ile uyumsuzdur. Bu sorunu çözmek için “VERİTABANI DÖNÜŞTÜRME” başlığını okuyunuz.

2.3 Windows için DIGORA kurulumu

1.    Açık tüm programları kapatın.

Tek kullanıcı Digora yazılımının olduğu CD’yi sürücüye takın.

Kurulum yazılımı otomatik başlayacaktır. Aksi durumda CD’de bulunan Setup.exe isimli dosyaya çift tıklayınız.

Hangi dilde çalışacağını seçiniz.

Hoş geldiniz ekranı görülür.

Lisans sözleşmesi görülür.

DfW; “C:Program FilesSoredexDfW 2.8” kataloguna kurulur.

DfW ile çalışacak aygıtları belirleyiniz. Sadece sizde var olan aygıtları seçiniz. Mevcut olmayan aygıtları seçmeyiniz. Herhangi bir anda aygıt eklemek ve çıkarmak mümkündür.  DIGORA PCT veya SCANORA D aygıtını seçerseniz ilave ekranlar ile karşılaşırsınız. CRANEX D’yi seçerseniz bağlantı şeklini de seçmeniz gerekir.  Seri numarası B81642 veya daha eski olanlar “seri”, B91643 ve daha yeniler ise “fiber” bağlantıya sahiptir.

Yazılımın hangi disk ve kataloga yükleneceğini seçiniz.

Yükleme bitince “Finish” düğmesine basınız. İlave bileşenlerin yüklenmesi bilgisayarınızın hızına bağlı olarak zaman alabilir.

Tüm bileşenler yüklendikten sonra bilgisayarınızı yeniden başlatınız.

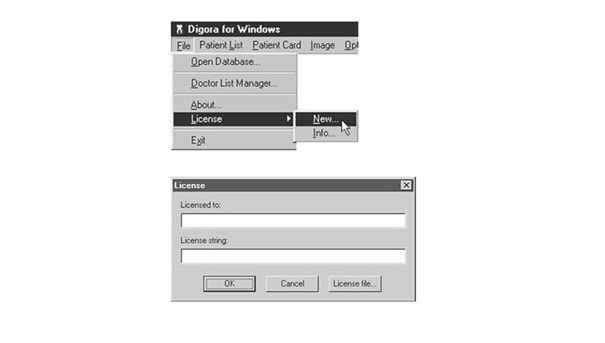

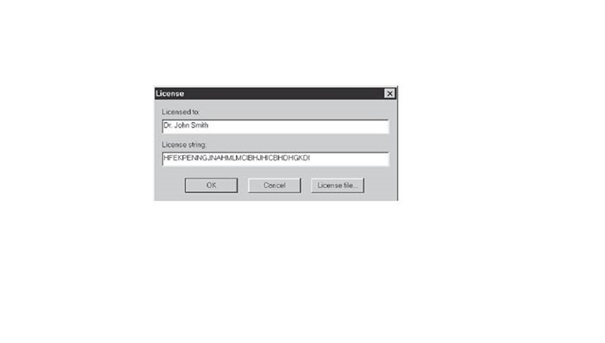

2.4 DIGORA lisansı

DfW yazılımının lisans anahtarı girilmezse TANITIM (DEMO) yazılımı olarak çalışır. 50 hasta kaydı yapabilirsiniz. Lisans formunu doldurup SORODEX firmasına gönderiniz. Bu konuda daha fazla bilgi için DfW lisanslama bölümüne bakınız.

2.5 Görüntü saklama seçenekleri

DfW, görüntüleri iki farklı yolla saklar;

a.    Veri tabanı içerisinde BLOB olarak ya da

b.    Veri tabanı dışında her biri farklı dosyalarda BITMAP olarak.

Tek kullanıcılı veri tabanı 2 GB limite sahiptir. (a) şıkkı ile yola devam ederseniz kısa sürede veritabanı limitine ulaşırsınız. Bu yüzden (b) şıkkı ile yola devam etmeniz önerilir.

DİKKAT: Her filmin ayrı dosyalanması bilgisayarın zamanla yavaşlamasına sebep olacaktır. Özellikle aynı katalogda 10,000’den fazla görüntü bulunması ciddi yavaşlamalara sebep olacaktır. İhtiyaç halinde yeni kataloglar açarak bu sorunu çözebilirsiniz. Bu konuda A3 Image Media bölümüne bakınız.

3. AĞ KURULUMU

3.1 Giriş

Ağa Genel Bakış

Ağ iş istasyonu (Workstation PC’s) olarak kullanılan ve veritabanı sunucusu olarak kullanılan (Server PC) bilgisayarlardan yapılmıştır.

DfW yazılımı ağdaki bütün iş istasyonu(Workstation PC) olan bilgisayarlarda yüklü olmalıdır.

Veritabanı motoru sunucu bilgisayarda(Server PC) yüklü olmalıdır.Dijital araçlardan gelen bütün görüntüler sunucu bilgisayarın(Server PC) veritabanında saklacaktır.Opsiyonel olarak disk boşluğu izleme servisi sunucu bilgisayara yüklenebilir.Disk boşluğu izleme servisi sunucunun hard diskteki mevcut boşluğunu izleyebilir.

SOREDEX özellikle DfW yazılımının sunucu bilgisayara yüklenmemesini tavsiye eder.

WİNDOWS İÇİN DİGORA’NIN ESKİ VERSİYONLARI

Eğer Windows için DİGORA nın eski versiyonları bilgisayarda yüklüyse,yeni versiyon yüklenmeden önce eskisi silinmelidir.

Veritabanı dönüşümü gerçekleştirildikten sonrasına kadar DfW 1.xx versiyonları silinmemelidir veya kaldırılmamalıdır.

DfW 2.5 R0 versiyonları ve daha alt versiyonları ile oluşturulan veritabanları  DfW 2.8 ile oluşturulan veri tabanlarına uyumlu değildir.

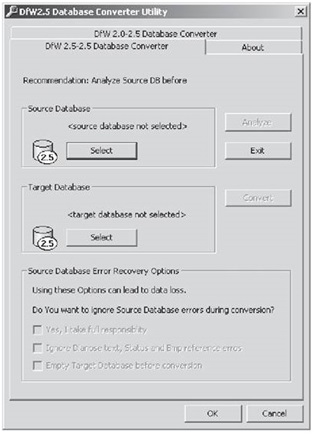

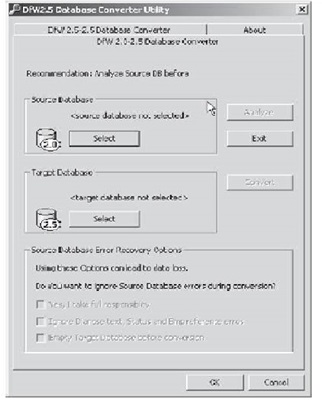

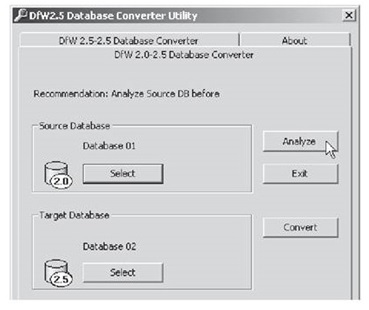

Uyumsuz veritabanları DfW 2.8 ile kullanılmadan önce database versiyon 2.5’a çevirilmelidir.Veritabanı dönüştürme ile ilgili bilgiler bölüm 5 database dönüştürme bölümünde daha detaylı olarak anlatılmaktadır.

DfW’NİN AĞ VERSİYONUNU YÜKLEMEDEN ÖNCE

Bölüm 1.2 de anlatılan İş istasyonu bilgisayarları(Workstation PC) ve sunucu bilgisayarları(Server Pc) minimum gereksinimlerini sağladığından emin olun.

Eğer Bilgisayara ethernet bağlantısıyla bağlı dijital bir cihaza yüklüyorsanız.Dijital cihazın veya cihazların bilgisayarlardaki ağ arayüzüne veya ağ merkezi switch(dönüşüm) ‘e bağlandığına emin olun.

Windows İçin DİGORA 2.8  yüklemesesine başlamadan önce  Eğer PCI arayüz kartı tarafından desteklenen bir dijital cihaza yüklüyorsanız,ilk önce kart ve sürücüsü yüklenmelidir. DIGORA FMX PCI arayüzü ve CRANEX D PCI arayüzü Windows için DİGORA 2.8 CD sinin içinde mevcuttur.Diğer Dijital cihazlar için sürücüler cihazla beraber bir CD tedarik edilecektir.Lütfen Dijital cihaz sürücüsü kurarken dijital cihaz sürücüsü kılavuzundan yararlanın.

ÖNEMLİ!!!

Yükleme işlemi bilgisayarda yönetici ayrıcalıklarını kullanmayı gerektirir.Eğer Yükleme işlemini gerçekleştirmek istiyorsanız bilgisayarınızdaki yönetici hesaba giriş yapmanız gerekmektedir.Eğer Yönetici olarak giriş yapmazsanız yazılım yüklemeniz mümkün olmayacaktır.Yazılımın günlük kullanımı yönetici dışındaki diğer hesaplardan yapılabilir.

YÜKLEMEYE GENEL BAKIŞ

Ağ ortamına DfW yükleme işlemi aşağıdaki basamaklar ile gerçekleşir:

1)Öncelikle DfW veritabanını(SOLID SERVER) sunucu bilgisayara yükleyin.

2)SOLID Server parametrelerini modifiye edin.(opsiyonel).

3)DfW 2.8 yazılımını ağ üzerindeki iş istasyonu(workstation) olan bütün bilgisayarla yükleyin.

4)Eğer DfW 2. 0 veya 2.1’i 2.8’e dönüştürmek istiyorsanız,2.0 veya 2.1 vertabanı versiyonlarını 2.5’e çevirin.

NOT: Eğer 1.x’den daha eski  DfW versiyonlarını güncellemek istiyorsanız,Lütfen yönlendirmeler için SOREDEX müşteri hizmetleri ile iletişime geçin.

3.2 VERİTABANINI(SOLİD 4.2) SUNUCUYA KURMAK

ÖNEMLİ!!!

Eğer DfW 2.0,2.1 veya daha eski versitonlarını DfW 2.8 e yükseltmek istiyorsanız okuyun.

1)DfW 2.8 veritabanı mutlaka DfW 2.0 veya 2.1 veritabanından farklı bir yere yüklenmiş olmalıdır.

2)2.8 veritabanının mutlaka 2.0 dan ve 2.1 veritabanlarından farklı bir dinleme sayısı olmalıdır.Bilgi İçin bölüm 3.4 varsayılan SOLID.INI dosyasını değiştirme ve veritabanı dinleme sayısını değiştirme bölümleri okunabilir.

3)DfW 2.8 yüklemesi tamamlandıktan sonra DfW 2.0 ve DfW 2.1 veritabanları mutlaka DfW 2.8 veritananına çevirilmelidir.Bilgi için bölüm 5 veritabanı çevirme bölümüne bakabilirsiniz.

ÖNEMLİ!!!

Eğer DfW’nin önceki versiyonlarını güncelliyorsanız DfW 2.8’e güncelliyorsanız,güncellemeden önce bütün DfW yazılımlarını ve veritabanı motorlarını kapatın.

1)Bütün açık programları kapatın.

2)DfW 2.8 ağ CD’sini Sunucu olacak bilgisayarın CD-ROM sürücüsüne yerleştirin.

3)CD’yi inceleyin ve  Solid7User DISK1 veya Solid20UserDISK1 dosyasını açın.Daha Sonra SETUP.EXE dosyasına çift tıklayın.”Welcome” ekranı önünüze çıkacaktır.

Devam Etmek İçin “Next” butonuna basın.

4)Yükleme Hedefi Olan(Choose Destination Folder)pencere önünüze çıkacaktır.

Varsayılan DfW veritabanı (Solid 4.2) C:Solid (Destination Folder) hedefine yüklecektir.Fakat eğer farklı bir yere yüklemek isterseniz “Browse” Butonuna basarak yüklenecek yeni hedef dosyayı seçebilirsiniz.

Daha Sonra Devam Etmek İçin “Next” butonuna tıklayın.

goruntu1

ÖNEMLİ!!!

Eğer DfW’nin önceki versiyonlarını güncellemek istiyorsanız.DfW 2.8 veritabanı önceki versiyon veri tabanarından farklı bir yere yüklenmiş olmalıdır.

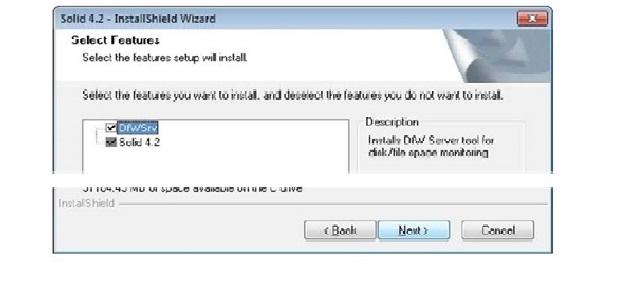

5)Açılacak yeni pencere ile DfW’nin istediğiniz bileşenlerini yükleyebilirsiniz.Opsiyonel Disk Boşluğu izleme bileşeni DfWSrv olarak adlandırılmıştır.Bu bileşen sunucu bilgisayarın diskteki boluğunu izleme işlevini yerine getirir.Eğer Bu bileşeni kullanmak istemiyorsanız.Bu bileşiğin İşaretli Olduğu Kutucuğun tikini kaldırmanız yeterlidir.

Daha Sonra Devam etmek için “Next” Butonuna basınız.

goruntu2

Veritabanı ve seçtiğiniz bileşenler lokal olarak seçtiğiniz dosyaya yüklenecektir.

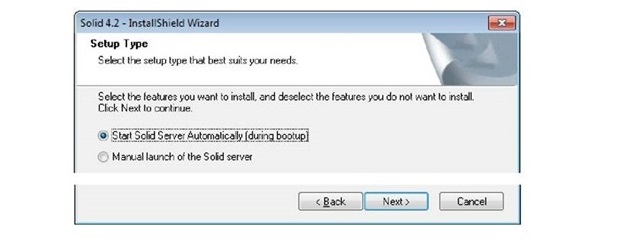

6)Açılacak Sonraki Pencere İse veritabanı(Solid 4.2)’nın nasıl başlatılacağını seçmeniz içindir.

goruntu3

Start Solid Server Automatically(during bootup): Solid Server bir windows servisi gibi yüklenecek ve bilgisayarınız her çalıştığında otomatik olarak başlatılacaktır.

Manuel launch of the Solid server: Solid Sever Yüklenecek ve masaüstünüzde solid server’ı çalıştırmanız için bir ikon oluşacaktır.Bu ikona çift tıklanarak solid server manuel olarak çalıştırılabilir.

Seçiminizi Yaptıktan Sonra “Next” Butonuna basmanız yeterli olacaktır.

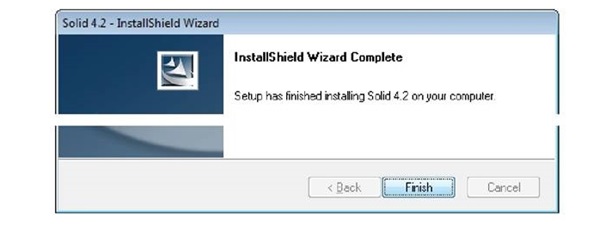

7)Yükleme tamamlandıktan sonra aşağıdaki pencere açılacaktır.Veritabanınızı yükleme işlemini bitirmeniz için “Finish” Butonuna basmanız yeterli olacaktır.

goruntu4

8)Eğer Solid Serveri Manuel olarak çalıştırma seçeneğini seçtiyseniz yükleme tamamlandıktan sonra masaüstündeki ikona çift tıklamanız yeterli olacaktır.

NOT:

Eğer Solid Serveri otomatik yükleme seçeneğini seçtiyseniz yükleme sonunda Solid Server Otomatik olarak çalışacaktır.

3.3 SOLID’İ ÇALIŞTIRMA VE DURDURMA

Başlatma ve durdurma işlemleri sizin Solid’i otomatik veya manuel olarak seçmenize göre değişiklik gösterecektir.Varsayılan yükleme Solid’i bilgisayarınıza bir servis olarak yükleyecektir.

Başlatma methoduna göre kullanıcının Solid’i başlatması farklılık gösterecektir.bu farklılıklar aşağıda açıklanmıştır.

Solid’i Bir Servis Olarak Başlatma Ve Durdurma(Varsayılan)

Solid’i bir servis olarak çalıştırmak ve durdurmak için “Control Panel” kullanılır.Sırasıyla önce Başlat menüsüne tıklayın daha sonra ayarlar bölümüne tıklayın ondan sonra denetim masasına tıklayın.Daha sonra Yönetici Araçlarını tıklayın.Servisler bölümüne çift tıklayarak uygulamayı açabilirsiniz.

Solid’i Başlatma:

1)Solid Server 4.2’yi servis listesinde bulun ve çift tıklayın.

2)”Start” butonuna çift tıklayın.Solid Server başlatılacak ve durumu “started”olarak değişecektir.

Solidi Durdurma:

1)Solid Server 4.2’yi servis listesinde bulun ve çift tıklayın.

3)”Stop”butonuna tıklayın.Solid durdurulacak ve durumu “Stopped” olarak değişecektir.

ÖNEMLİ!!!

Solidi durdurmadan önce bütün DfW yazılımlarının kapatıldığından kesinlikle emin olun.Eğer Solid’i servis olarak kullanıyorsanız,Solid sizi kullanıcıların hala bağlı olduğu konusunda bir uyarı vermeyecektir. Solid’i kullanıcılar hala bağlıyken kapatırsanız bunun sonucunda veri kaybı yaşanabilir.

NOT:

Solid servisi otomatik olarak her server başladığında başlatılacaktır.Solid servis olarak başlatıldığında,servis uygulamaları dışında hiçbir kullanıcı veya kullanıcı arayüzü etkileşimi olmayacaktır.

Solidi Manuel Olarak Başlatma Veya Durdurma:

Solidi manuel olarak başlatır veya durdurur.

Solidi Başlatma:

1)Windows Masaüstündeki Solid ikonuna çift tıklayın veya;

2)”Başlat” menüsüne tıklayın,daha sonra “Programlar” kısmına tıklayın.Daha Sonra ise Solid bölümüne tıklayın.

Solidi Durdurma:

1)Windows görev çubuğundaki Solid butonuna Sağ tıklayın.

2)Tıklama ile beliren menüden “Close” u seçin.Solid Durdurulacak ve görev çubuğundan kalkacaktır.

ÖNEMLİ!!!

Solidi durdurmadan önce bütün DfW yazılımlarının kapatıldığından kesinlikle emin olun.Eğer Solid’i manuel olarak kullanıyorsanız,Solid sizi kullanıcıların hala bağlı olduğu konusunda bir uyarı verecektir.Eğer devam ederseniz. Solid’i kullanıcılar hala bağlıyken kapatırsınız bunun sonucunda veri kaybı yaşanabilir.

NOT:

Solid manuel olarak her server başlatıldığında çalıştırılmalıdır veya Solid Windows başlama dosyasına eklenebilir.Bununla beraber kullanıcı her giriş yaptığında başlatılacaktır.Daha fazla bilgi İçin Windows dökümantasyonundaki başlama dosyası ve kısayollar bölümüne bakabilrsiniz.

Varsayılan Solid 4.2 Yapılandırma Ayarlarını Modifiye Etmek

Pek çok durumda Solid’in varsayılan yapılandırma ayarları modifiye edilmeye ihtiyaç duymaz.Varsayılan Ayarlar Aşağıdaki gibidir:

*Veritabanı ilk Boyutu 10GB dir(Gigabytes)

*Veritabanı Dinleme(port) numarası 1315 dir.

*Solid tarafından kullanılan yakalama boyutu 64MB(Megabyte) dır.

*Online Yedekleme Her gece 01.00 saatinde otomatik olarak yapılır.

Aşağıdaki durumlarda Solid’in varsayılan yapılandırma ayarları modifiye edilmek zorundadır:

1)Veritabanı Dinleme(port) numarası değiştirilmek zorundaysa.

2)NetBIOS protokolü kullanılacaksa.

3)Veritabanının ilk boyutu 10GB’yi geçecekse.

4)Yedekleme zamanının değiştirilmesi gerekiyorsa.

5)Yedekleme için Farklı bir lokal dosya kullanılacaksa.

NOT:

Bu dökümantasyon Windows için ağ protokolü ekleme veya değiştirme billgilerini içermez.Daha Fazla Bilgi İçin Microsoftun Dökümantasyonunu inceleyin.

NOT:

Eğer Solid.ini dosyasında değişiklik yaptıysanız değişiklikleri başlatmadan önce Solid i tekrar çalıştırmanız gerekmektedir.

Solid.ini Dosyasını değiştirmek

Windows explorer’ı açın.Veritabanının yüklü olduğu dosyayı bulun ve solid.ini dosyasına çift tıklayın.Dosya Note Pad’de açılacaktır.

Aşağıda solid.ini dosyasını ihtiyaçlarınıza göre modifiye ederken sizin için önemli olan bölümleri bulabilirsiniz.

NOT:

Solid.ini dosyası kendi kendine yorumlanmıştır. noktalı virgül(;) karakteri ile başlayan tüm satırlar yorum olarak algılanır ve yok sayılır.Sadece başında noktalı virgül olmayan satırlar okunur ve Solid’in yapılandırma ayarlarını oluşturur.Lütfen bu klavuzda gösterilen solid.ini örneklerinin uygun şekilde gösterilmesinin sizin ihtiyaçlarınızı karşılayacağından emin olun.

NOT:

solid.ini dosyası size yapılandırma ayarları ve organize etme işlemlerinde kolaylık sağlaması için parçalara ayrılmıştır.Her bölüm köşeli parantezle ayrılmıştır.([]).

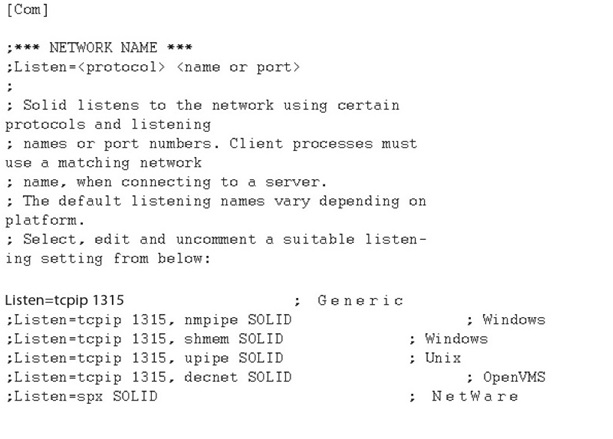

Veritabanı Dinleme(Port) Numarasını Değiştirme.

goruntu5

dinleme parametresi(kalın yazı) dinleme protocol ve port numarasını belirtir.Protocol için geçerli parametreler şu şekildedir."tcpip-TCP/IP" ve "netbios-NetBIOSprotocol".

solid.ini dosyasını ihtiyaçlarınıza göre değiştirip kaydettikten sonra Solid’i durdurun ve yeniden başlatın.

NOT:

TCP/IP port numarası ile  aynı şekilde port numarası kullanılabilir olmalı (başkası tarafından kullanılmamalı).Rezerve Edilmiş Port Numaraları şu adreste bulunabilir:

C:Windowssystem32driversetcservices

NOT:

NetBios Protokolü Solid tarafından desteklenir fakat kullanımı önerilmez.TCP/IP varsayılan ve tavsiye edilen protokoldür.

Veritabanı Boyutu

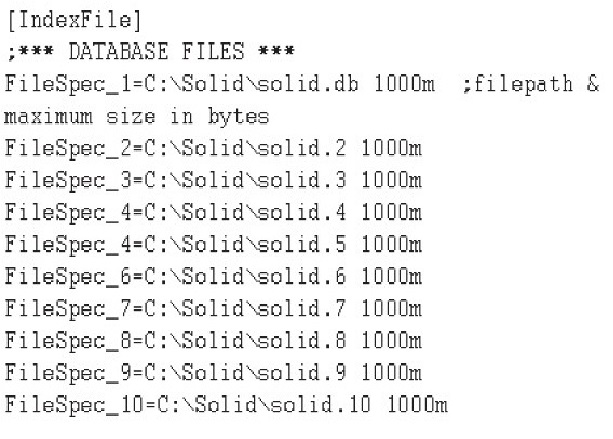

Veritabanı yüklendikten sonra veritabanının mevcut boyutu 10GB olacaktır.Ayrıca genişleme için solid.ini dosyasının özelliklerine ek özellikler eklenebilir.Aşağıdaki solid.ini örneğinde görüleceği gibi varsayılan veritabanı kapasitesi 10GB olcaktır.

goruntu6

Eğer veritabanı kapasitesi 10 GB yi geçecekse solid.ini dosyasındaki yukarıdaki kodlara ekstra FileSpec kodu eklenebilir.Bu size isediğiniz zaman ekstra veritabanı kapasitesi yaratacaktır.

ÖNEMLİ!!!

Eğer eski veritabanınızı DfW 2.8’e güncellediyseniz,DfW 2.8 veritabanınızın sizin şuanki ve gelecekteki ihtiyçlarınıza yeterli şekilde FileSpec boşluğu sağlayacak şekilde ayarladığından emin olun.

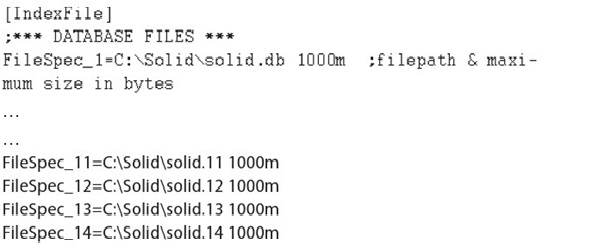

1)    Solid.ini dosyasını notepad’de açın.

2)    En son yazılmış olan FileSpec kodunun aşağısına ihtiyaçlarınıza göre bir veya birden fazla FileSpec kodu yazın.

3)    Solid.ini dosyasını kapatın değişiklikleri kaydedin ve kapatın.Solid’i kapatıp bir sonraki açışınızda değişiklikleriniz otomatikmen çalışcaktır.

goruntu7

FileSpec kod dizisinin sonundaki rakam maximum dosya boyutunu gösterir.Her FileSpec kodu için maximum dosya büyüklğü 2GB dır .FileSpec dosyasından sonra ki rakama “k” kilobayt ve “m” megabayt kısaltmaları eklenerek yazılan rakamın megabayt veya kilobayt olduğu ifade edilir.

Utulmamalıdır ki her yaratılan FileSpec’in (Dosya Boşluğu) ismi eşsiz olmalıdır.(başka bir dosyayla aynı ismi taşımamalıdır.).Dosya adı tanımlanırken dosyanın tam adının tanımlanması(kısaltma kullanılmadan) şiddetle tavsiye edilir.

ÖNEMLİ!!!

Veritabanı için extra FileSpec(Dosya Boşluğu) yaratırken yarattığınız boşluğun hard diskinizdeki boşluğu geçmemesine dikkat edin.

NOT:

Dosya özellikleri sunucu bilgisayardaki hard diskte saklanır ve aynı hard disk veya aynı dosya içinde olma zorunluluğu yoktur.Dosyayı tanımlarken sürücü adını ve dosya adını tamamen tanımladığınızdan emin olun.Solid sizin için dosya tanımlamaz veya yeni bir dosya açmaz.

UYARI:

FileSpec’leri uzaktaki ağ erişimli bir bilgisayarın sürücüsüne yerleştirmeyin.Tüm FileSpec’ler sunucu bilgisayardaki bir veya birden fazla sürücüye yerleştirilmiş olmalıdır.Bunu yaparken hata yaparsanız görüntü veya veri kaybedebilirsiniz.

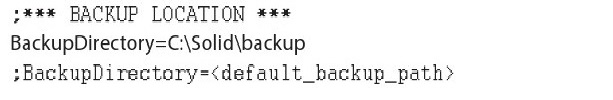

Yedekleme Rehberini Değiştirme

Yedekleme rehberi kodları Solid’in veritabanını hangi dosyada yedekleyeceğini gösterir.

goruntu7

Eğer Yedekleme Adresini Değiştirmek istiyorsanız öncelikle yeni bir dosya yaratın.Daha sonra solid.ini dosyasındaki “BackupDirectory” adresini değiştirin.Kaydedin ve kapatın.unutmayın ki Solid sizin için yeni dosyalar açmayacaktır.Solid’i durdurup yeniden başlattığınızda değişiklikler uygulancaktır.

ÖNEMLİ!!!

Solid’in yedeklemesi veritabanı ve verilerin yedeklemesini sadece gösterilen dosyaya yapar.Bu yapılan yedeklemeyi herhangi bir bant veya benzeri bir araca günlük olarak yapmak önemlidir.

ÖNEMLİ!!!

Yapılan yedeklemenin fonksiyonelliği tamamen kullanıcının sorumluluğundadır.Ayrıca yedekleme yapıcak dosyaya ait hard diskte yedekleme için yeteri kadar boş yer olup olmadığı da tamamen kullanıcının sorumluluğundadır.

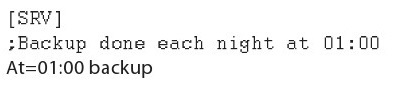

Veritabanı Yedekleme Zamanlması

Varsayılan yedekleme zamanı gece 01.00 dır.

goruntu8

Zamanlama formatı 24 saattir.

Database yedekleme zamanı değiştirlebilir.solid.ini dosyasındaki ”At” sözcüğünden sonraki zaman kodu değiştirilerek yedekleme zamanı istenilen zamana alınabilir.

Dosya Kaydedilerek kapatıldıktan sonra solid kapatılıp  açıldığında yeni yedekleme zamanı otomatik olarak güncellenmiş olacaktır.

ÖNEMLİ!!!

Veritabanını yedeklerken herhanhi bir teyp veya çıkarılabilir bir cihaz yedeklemesinden önce Solid’in öncelikle kendi dosya yedeklemesini bitirdiğinden daha sonra teyp veya herhangi çıkarılabilir cihaz yedeklemesini bitirdiğinden emin olun aksi takdirde veritabanı tam anlamıyla yedeklenmez.

3.5 DfW Yazılımının İş İstasyonu olan Bilgisayarlara Yüklenmesi

DfW yazılımı ağ üzerindeki her iş istasyonu olan bilgisayara yüklenebilir.

NOT:

DfW yazılımının yükleneceği ağ üzerindeki bilgisayarların sayısı limitsizdir.Fakat Solid’e aynı anda bağlanacak olan blgisayarların sayısı satın alınan verisona göre 7 ila 20 arasında değişmektedir.

NOT:

Eğer Microsoft SQL gibi 3 ücü parti bir yazılım dili kullanıyorsanız.Solid’e bağlanacak Maximum kullanıcı sayısını Microsoft tarafından alınan yazılım erişim lisansı belirler.

1)Tüm Programları kapatın.

2)DfW 2.8 CD sini iş istasyonu olacak bilgisayarın CD-ROM sürücüsüne takın.

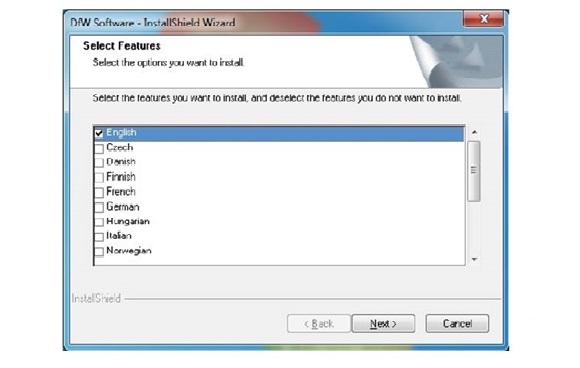

3)CD yi açın ve “setup.exe” dosyasına çift tıklayın.Dil seçim penceresi açılacaktır.

goruntu10

Size uygun olan dili seçin ve “Next” Butonuna tıklayın.

4)”Welcome” penceresi açılacaktır devam etmek için “Next Butonuna tıklayın.

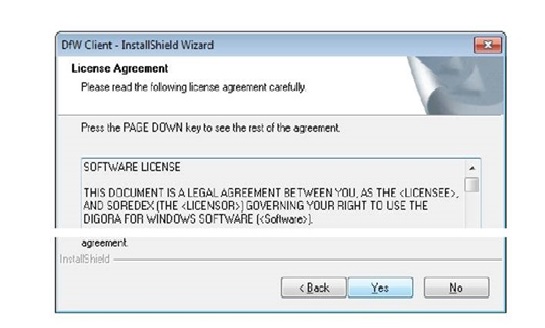

5) Lisans kabul penceresi açılacaktır.Lisansı kabul etmek ve yüklemeye devam emek için “Yes” butonuna basın.

goruntu11

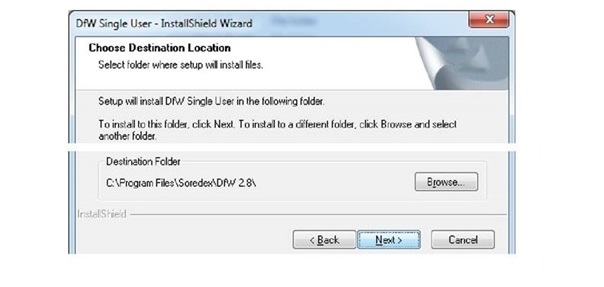

6)Varsayılan DfW yazılımı C:Program FilesSoredexDfW 2.8. adresine yüklenecektir.eğer farklı bir yere yüklemek istiyorsanız lütfen yüklemek istediğiniz adresi belirleyin.

Devam etmek için “Next” butonuna basın.

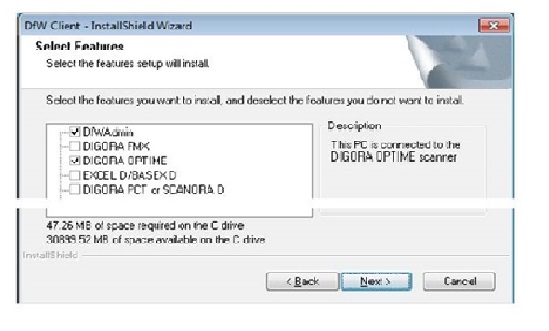

7)Açılacak sonraki pencere DfW ile birlikte kullanılacak dijital aletleri seçmenizi sağlar.Yüklemek istediğiniz aletlerin yanındaki kutucuklara tıklayıp tik işareti koyarak seçiminizi yapabilr ve cihazınıza bu aletleri yükleyebilirsiniz.

Ayrıca bu aletler Windows control panelinden DfW 2.8 deki “add/remove” butonundan istenildiği zaman kapatılabilir,açılablir veya ayarları değiştirilebilir.

goruntu12

Devam etmek için “Next”Butonuna tıklayın.

NOT:

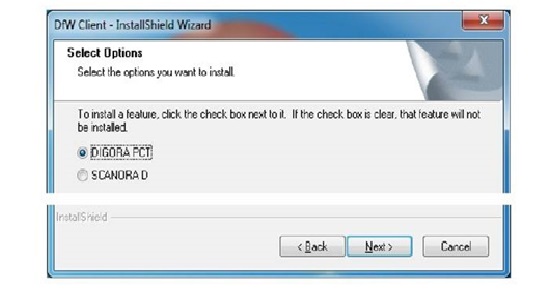

Eğer DIGORA PCT or SCANORA D seçilirse,yüklemek istediğiniz programı seçmeniz için başka bir pencere açılacaktır.

Yükelemek istediğiniz programı seçin ve devam etmek için “Next” butonuna tıklayın.

goruntu13

NOT

Eğer CRANEX D’yi seçerseniz,seri bağlantı numrasını seçmeniz için başka bir pencere açılacaktır. CRANEX D üniteleri için, seri numarası B81642 olan ve daha önceki seçimler seri bağlantı. B91643 ve sonraki seri numaraları ise fiber bağlantı seçmeniz gerekmektedir.

Gereken bağlantıya uygun butona tıklayın.

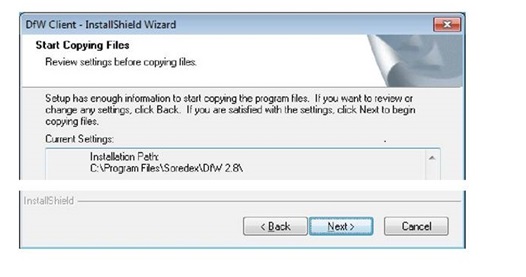

8)Bir sonraki pencere ise DfW 2.8 ve seçilen dijital aletlerin nereye yükleneceğini gösterir.

goruntu14

Devam etmek için “Next” butonuna tıklayın DfW yazılımı bilgisayarınıza yüklenecektir.

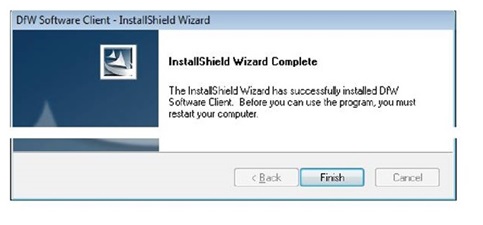

9)Yükleme bittikten sonra “Finish” butonuna basarak yüklemeyi bitirebilirsiniz.Diğer bileşenlerin yüklenmesi için bir süre bekleyin.Bu süre bilgisayarınızın hızına göre farklılık gösterecektir.

goruntu15

10)Tüm bileşenler bittikten sonra bilgisayarınızı yeniden başlatın.

3.6 DfW Yazılımını Veri Tabanına Bağlama.

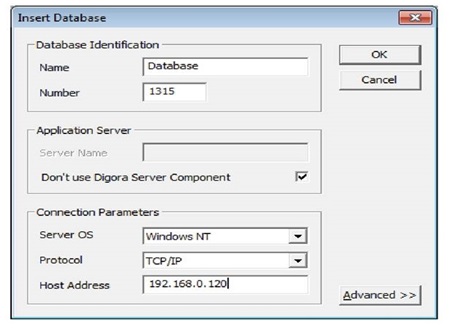

DfW’nin yüklü olduğu her iş istasyonu olan bilgisayarın veritabanı bağlantısının yapılandırılmış olması gerekmektedir.

Devam etmeden önce,Lütfen Solidin sunucu bigisayarda çalışır vaziyette olduğundan emin olunuz.

1)Windows başlat menüsünü seçin,daha sonra programları seçin ve DfW 2.8’i tıklayın.Karşınıza Bir hata mesajı çıkacaktır çünkü veritabanı bağlantısı henüz yapılandırılmadı.”OK” butonuna bastıktan sonra “Insert Database” pencerei açılacaktır.

goruntu16

Veritabanı Kimlik Bölümü

2)”Name” Boşluğuna veritabanının adını giriniz.(Örneğin Database1.)

3)Numara boşluğuna ise veritabanı dinleme(port) numarası yazılır.Varsayılan numara 1315 dir.

Önemli Not:

Eğer yükleme sırasında varsayılan veritabanı port numrası solid.ini dosyasını değiştirirken değiştirilirse 1315 yerine bu rakamın girilmesi gerekmektedir.

Sunucu Uygulama Bölümü

4)Eğer Disk Boşluğu İzleme sistemini kullanıyorsanız (Bölüm 4 Disk Boşluğu İzleme) sunucu bilgisayarın ip adresini “Server Name” Boşluğuna ekleyiniz.

Eğer Disk Boşluğu İzleme sistemini kullanmak istemiyorsanız lütfen “Do not use DIGORA Server Component” kutucuğunu işaretlyin.

Bağlantı Parametreleri Bölümü

4)    “Server OS “ bölümünde Windows NT yi seçiniz.

5)    Protocol bölümde ise bilgisayarla veritabanı arasındaki bağlantı için ağ protokolü seçilir.Bu Solid ile kullanılan ağ protokolü ile aynı olmak zorundadır..Varsayılan protocol TCP/IP dir.

6)    Eğer TCP/IP protocolü kullanılıyorsa sunucu bilgisayarın ip adresi “Host Adress” kutusuna girilmelidir.

7)    Hepsini tamamladıktan sonra “OK”butonuna tıklamanız sizi veritabanına bağlayacaktır.

Yukarıdaki İşlemler Windows için DIGORA yüklü bütün bilgisayarlarda yapılması zorunludur.

ÖNEMLİ

Windows için Digora İlk kez yüklendiğinde,demo modunda çalışır.Demo modundaki yazılım tamamen fonksiyonel olmasıyla beraber veri tabanında sadece 50 hasta tutar.Her İş istasyonu olan bilgisayar için lisans yüklenmesi zorunludur.Lisans yüklendikten sonra Windows için DIGORA normal modda çalışacaktır ve veritabanındaki hasta sayısı tekrar sınırsız olacaktır.Windows için DIGORA’ya nasıl lisans alınacağı ve yükleme ile ilgili olarak 6’ıncı bölüm olan DIGORA Lisans başlığı incelenebilir.

NOT:

Veritabanı Bağlantı Bilgileri her windows kullanıcı hesabı için saklanır.Eğer veritabanı bağlantı bilgileri için çok kullanıcılı hesaplar kullanılıyorsa her kullanıcı için bilgiler ayrı bilgiler girilmek zorundadır.

ÖNEMLİ NOT:

Eğer çok kullanıcılı veritabanı kullanıyorsanız veritabanı girişi tüm bilgisayar ve Windows yazılımında aynı isimle girilmek zorundadır.

3.7 Resim Saklama Ayarları

Resimler 2 farklı yolla saklanabilir.

1)Veritabanının içinde ikili geniş objeler halinde.

2)Veritabanının dışında ayrı dosyalarda bitmap belgesi olarak.

Resimlerin nerede saklacağına karar vermek son derece önemlidir.Özellikle Büyük ebattaki resimler kullanılıyorsa depo kapasitesi çok çabuk tükenebilir.

Eğer resimler veritabanının içinde saklanıyorsa ayrıca disk boşluğu gerekmektedir.Solid düzenli olarak veritabanının yedeğini almaktadır.Veritabanı yedeğinin boyutu veritabanıyla aynı olur.Yani 6 GB veritabanı 6 GB yedeğe ihtiyaç duyar böylece toplam 12 GB yere ihtiyaç olur.

Eğer resimler veritabanının dışında saklanıcaksa,sadece metinsel veri ve çok ufak resimler veritabanının içinde saklanır.Bunun anlamı depo kapasitesi verileri ve resimleri veritabının içinde sakladığınız kadar hızlı genişlemeyecektir.Ayrıca yedeklemek için çok daha az yer gerekmektedir sadece metinsel veriler ve çok ufak resimler yedeklemeye dahil olurlar.

ÖNEMLİ

Disk boşluğu çok kısıtlı olmadığı sürece kesinlikle resimleri veritabanının içine kaydetmeniz önerilir.Bu method çok daha güvenli ve güvenilirdir.

NOT:

Eğer veritabanının içindeki dosya sayısı 10000 i aşarsa windows dosyalama sistemi çok daha yavaş olacaktır.Bu oldukça önemlidir.Çünkü resim görüntüleme dosyaları ihtiyaç oldukça bir yenisini açacaktır.

Görüntü Dosyalarının Nasıl Açıldığı konusunda daha fazla bilgi için bölüm 8.4 ve 8.7 Yönetim bölümüne bakılması yeterlidir.

4.Veritabanını Dönüştürmek

4.1 Veritabanını Dönüştürmekle İlgili Bilgiler

DfW 2.5 R0 ve öncesi versiyonlardaki veritabanları DfW 2.8 veritabanı ile uyumlu değildir ve 2.5  SOLConvertD veritabanı çevirme aygıtı ile DfW 2.8’e çevirilmelidir.

ÖNEMLİ

DfW 1x veritabanları Direk olarak DfW 2.5’e çevirilemez.öncelikle DfW 2.1 e daha sonra DfW 2.5’e ve daha sonra DfW2.8’e çeviilebilir.1.x veritabanını 2.1’e çevirme işlemi klavuzun arkadasındaki ek A da gösterilmektedir.

DfW 2.5 R0’dan önceki versiyonlar için önemli not:

DfW 2.5 R1 ve sonraki versiyonları için farklı bir Solid veritabanı motoru kullanın.Eğer DfW 2.5 R0 ve öncesindeki versiyonlar DfW 2.8 yükseltilirken.Eski veritabanı verileri Solid 2.2 ye kopyalandıktan sonra veritabanı çeviricisi kullanılarak Solid 4.2 ye çevirilmelidir.Detaylı bilgi için bölüm 5.3 e bakabilirsiniz.

SOLConvertD veritabanı çevirme aygıtı

SOLConvertD veri tabanı çevirme cihazı aşağıdaki durumlar için kullanılır.

1)DfW 2.0 ve 2.1 veritabanlarını DfW 2.5 veritabanına dönüştürmek.

2)2.5 veritabanını Kopyalanması veya yerinin değiştirilmesi için dönüştürmek.

4.2 DfW 2.0/2.1 veritabanını 2.5’e dönüştürme

SOLConvertD bütün resim ve verileri DfW 2.0/2.1 veritabanından 2.5  aktarabilir.Oradanda 2.8 e aktarılabilir.Bütün aktarma işlemleri tamamlandırktan sonra eski veitabanarındaki bilgilere ihtiyç kalmayacaktır.Bu verileri silebilirsiniz.Fakat Silmeden önce eski verilerinizi 1 defa yedeklemeniz uzun dönemli arşivleme için önerilir.

Eğer veriler DfW 2x veritabanında fakat resimler veritabanının içinde saklanıyorsa SOLConvertD bütün verilerinizi 2.8 e çevirecektir.Fakat veritabanı dışındaki resimlerinize herhangi bir işlem yapmayacaktır.

NOT:

DfW tarafından kullanılan Solid Dosyaları işletim sistemine ikili uyumludur.Fakat giriş dosyaları ikili uyumlu değildir.

Veritabanı çevirmenin ön koşulları

Ağ versiyonları için:

1)Hem DfW 2x(kaynak) hemde DfW 2.8(hedef) veritabanı çalışmalıdır.

2)İş istasyonu olan bütün bilgisayarlardaki DfW yazılımları kapatılmalıdır.

3)Eğer Kaynak Ve hedef veritabanları ağ verisonları ise,her ikisininde eşsiz şekilde veritabanı dinleme numaraları olmalıdır.Varsayılan olarak DfW 2x versiyonları 1313 DfW 2.8 ise 1315 kullnmaktadır. Varsayılan değerler değiştirilmedikçe herhangi bir değişiklik yapmanıza gerek bulunmamaktadır.Dinleme Numarası Modifikasyonları için bölüm 3.4’ü daha detaylı inceleyebilirsiniz.

4)Yeterince Disk boşluğu olmalı.(Kopyalanacak veritabanının en az 4 katı kadar.)

5)Varsayılan olarak DfW 2.8 disk üzerinde 10 GB lik boş bir yer ayıracaktır.Eğer kaynak veritabanı 10 GB dan büyükse dönüştürmeden önce Solid.ini dosyasına ekstra FileSpec kodları eklenmeli ve kaydedildikten sonra Solid 1 kere çalıştırılmalıdır.



NOT:

Eğer resimler kaynak veritabanında herhangi bir dosyanın içinde saklanıyorsa.Bu alan disk boşluğunda bulunması gereken alana dahil değildir.Sadece Veritabanının kapladığı alan gereken disk boşluğuna eklenecektir.

ÖNEMLİ:

Kaynak veritabanının büyüklüğüyle orantılı olarak dönüştürme işlemi saatler alabilir.Eğer Solidin yedeklemesi dönüştürme sırasında oluyorsa ayrıca disk boşluğu gerekebilir.Ayrıca dönüştürme işleminin süresini oldukça uzatabilir.Kullanıcı istediğine göre yedekleme işlemi solid.ini dosyası modifiye edilerek durdurulabilir veya başka bir zamana atanabilir.

Tek Kullanıcılı Versiyonlar için:

1)DfW kapalı olmak zorunda.

2)Yeterince Disk Boşluğu olmak zorunda.Mevcut veritabanının en az 1.5 katı büyüklüğünde boşluk olmak zorunda.

NOT:

Eğer resimler kaynak veritabanında herhangi bir dosyanın içinde saklanıyorsa.Bu alan disk boşluğunda bulunması gereken alana dahil değildir.Sadece Veritabanının kapladığı alan gereken disk boşluğuna eklenecektir.

Ağ ve Tek kullanıcılı versiyonlar için

1)DfW yi  dönüşüm esnasında açmayın.

2)CPU yoğunluğunu arttıracak herhangi bir uygulama çalıştırmayın.

3)Ayriyeten Büyük Ağ veritabanları  için minimum DfW nin gereksinimi olan minimum RAM ‘e ek olarak 1GB RAM gereksinimi olarabilir.

4)Ayrıca çevirme işleminin yapılacağı bilgisayarda.Windows Sayfa dosyası RAM in en az 2.5 katı olarak ayarlanmalıdır.Detaylı Bilgi için Microsoft Dökümantasyonuna bakın.

Çevirme İşlemine Başlanması

1)    1)SOLConvertD’yi Windows Explorer’ı kullanarak çalıştırın.Varsayılan yeri

C:Program FilesSoredexDfW2.8 olacaktır.

2)    2)SOLConvertD’yi çalıştırmak için çift tıklayın.DfW 2.5 Veritabanı Çevirme Aygıtı Penceresi Ekranda Belirecektir.

goruntu17

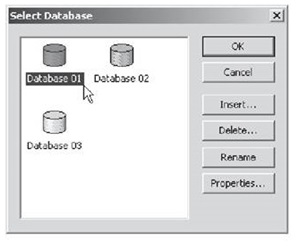

3)    3)DfW 2.0-2.5 Veritabanı Çevirme Sekmesini Seçin.Veritabanı Seçme Ekranı Ortaya Çıkacaktır.

goruntu18

4)Çevirmek istediğiniz veritabanını(kaynak veritabanı) seçin.”OK” butonuna tıklayın.

5)Hedef database bölümünde,”new DfW 2.8 database” i seçin

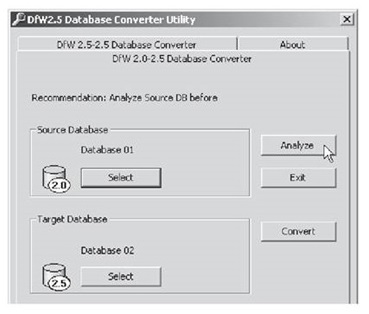

6)”Analyse” butonuna tıklayın.

goruntu19

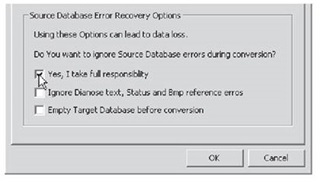

Veritabanı çeviricisi neden olabilecek herhangi sorunları kontrol edecektir.Eğer size Rapor edilen Hataları yok saymayı seçerseniz.”Yes,I take Full Responsibilty” butonunu seçmeniz gerekecektir.Bu butonun anlamı oluşabilecek herhangi bir hata sonucu veri kaybı oluşursa bunun sorumluluğunu almış olursunuz.İhtiyaçlarınıza ve seçiminize göre diğer kutucuklar da işaretlenebilir.

goruntu20

UYARI:

Bu seçenekler seçilirse hasta verisi veya resimleri çevirme işlemi sırasında kaybolabilir.

7)Çevirme işleminin başlaması için “Convert” butonuna tıklayın

goruntu21

Daha sonra ilerleme penceresi önünüze çıkacak ve size mevcut ilerlemeyi gösterecektir.

goruntu22

Çevirme işlemi tamamlandığında “OK” butonuna basın.Daha sonra Çevirme Penceresinin altındaki “Close” butonuna tıklayın

4.3 DfW 2.5 R0 ağ veritabanlarını çevirme

SOLConvertD çevirme cihazı ayrıca veritabanı 2.5 R0’ı yeni versiyonu olan 2.5 ‘e kopyalamak için de kullanılır. SOLConvertD veritabanı 2.5 R0 daki resimleri ve verileri 2.5’e kopyalar ve kopyalama işlemi sona erdikten sonra 2.5 R0 daki veri ve resimlere ihtiyaç kalmadığı için siler.Arşivleme ve yedekleme bakımından eski verilerin bir yedeğinin tutulması önerilir.

Eğer veriler 2.5 R0’ın veritabanının içinde,fakat resimler veritabanının dışında bir dosyada saklanıyorsa SOLConvertD verilerinizi 2.5’e çevirir fakat resimleriniz ile ilgili bir işlem yapmaz.

NOT:

DfW tarafından kullanılan Solid Dosyaları işletim sistemine ikili uyumludur.Fakat giriş dosyaları ikili uyumlu değildir.

Veritabanı Çevirmenin Ön Koşulları

1)DfW 2.5 R0 ve DfW 2.5’in her ikiside çalışır durumda olmalı.

2)İş İstasyonu bilgisayarlardaki DfW yazılımları kapatılmalı.

3)Eğer Kaynak Ve hedef veritabanları ağ verisonları ise,her ikisininde eşsiz şekilde veritabanı dinleme numaraları olmalıdır.Varsayılan olarak DfW 2.5 R0 versiyonları 1313 DfW 2.5 ise 1315 kullnmaktadır.   Varsayılan değerler değiştirilmedikçe herhangi bir değişiklik yapmanıza gerek bulunmamaktadır.Dinleme Numarası Modifikasyonları için bölüm 3.4’ü daha detaylı inceleyebilirsiniz.

4)Yeterince Disk alanı olmak zorunda.Mevcut veritabanının en az 3.5 katı büyüklüğünde boşluk olmak zorunda.Dönüştürme tamamlandıktan sonra.Solid yedeklemesi için en az 1.5 katı büyüklüğünde boşluk olmak zorunda.

5)Varsayılan olarak DfW 2.8 disk üzerinde 10 GB lik boş bir yer ayıracaktır.Eğer kaynak veritabanı 10 GB dan büyükse dönüştürmeden önce Solid.ini dosyasına ekstra FileSpec kodları eklenmeli ve kaydedildikten sonra Solid 1 kere çalıştırılmalıdır.

6)DfW yi Dönüştürme Sürecinde Açmayın.

7)Çevirme işlemi gerçekleştirilirken CPU uygulamaları açmayın bu bilgisayarınızın yavaşlamasına sebep olur ve performans düşürür.

8)Büyük ağ veritabanlarını dönüştürmek için fazla RAM e ihtiyaç duyulabilir.Tahminen 1 GB kadar.

9) 4)Ayrıca çevirme işleminin yapılacağı bilgisayarda.Windows Sayfa dosyası RAM in en az 2.5 katı olarak ayarlanmalıdır.Detaylı Bilgi için Microsoft Dökümantasyonuna bakın.

NOT:

Eğer resimler kaynak veritabanında herhangi bir dosyanın içinde saklanıyorsa.Bu alan disk boşluğunda bulunması gereken alana dahil değildir.Sadece Veritabanının kapladığı alan gereken disk boşluğuna eklenecektir.

ÖNEMLİ:

Kaynak veritabanının büyüklüğüyle orantılı olarak dönüştürme işlemi saatler alabilir.Eğer Solidin yedeklemesi dönüştürme sırasında oluyorsa ayrıca disk boşluğu gerekebilir.Ayrıca dönüştürme işleminin süresini oldukça uzatabilir.Kullanıcı istediğine göre yedekleme işlemi solid.ini dosyası modifiye edilerek durdurulabilir veya başka bir zamana atanabilir.

Değiştirme İşlemine Başlanması

1)SOLConvertD’yi Windows Explorer’ı kullanarak çalıştırın.Varsayılan yeri

C:Program FilesSoredexDfW2.8 olacaktır.

SOLConvertD’yi çalıştırmak için çift tıklayın.DfW 2.5 Veritabanı Çevirme Aygıtı Penceresi      Ekranda Belirecektir.

goruntu23

2)DfW 2.5-2.5 veritabanı çeviricisi sekmesini seçin.

3)Kaynak veritabanını seçin ve “Select” Butonuna tıklayın.

Veritabanı Penceresi Açılacaktır.

goruntu24

4)Çevirmek istediğiniz veritabanını(kaynak veritabanı) seçin.”OK” butonuna tıklayın.

5)Hedef database bölümünde,”new DfW 2.8 database” i seçin

6)”Analyse” butonuna tıklayın.

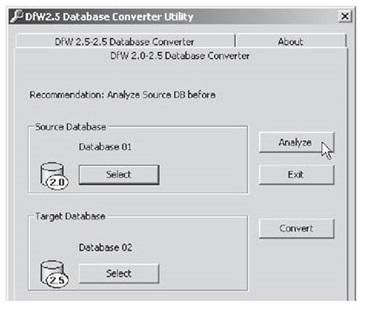

goruntu25

7)”Convert” Butonuna Basın ve dönüşümü başlatın.

8)Dönüştürme işleminin ilerlemesi aşağıdaki gibi olcaktır

goruntu26

Dönüştürme tamamlandığında “OK” butonuna basın ve pencerenin altındaki “close” butonuna basın.

5.Digorayı Windows İçin Lisanslama

DfW yazılımının lisans anahtarı girilmezse TANITIM (DEMO) yazılımı olarak çalışır. 50 hasta kaydı yapabilirsiniz. Lisans formunu doldurup SORODEX firmasına gönderiniz.

Lisanslamayı tamamlamanız için başvuru kayıt formunu SOREDEX’e göndermeniz gerekmektedir.Daha sonra SOREDEX sizin başvurunuzu değerlendirecek ve size hasta sınırlamasını kaldıran bi anahtar gönderip yazılımınızı lisanslayacaktır.

Anahtar’ı aldıktan sonra onu DfW yazılımına yüklemeniz gerekecektir.

Yazılım Kayıtı

1)DfW 2.8 in yüklü olduğu dosyayı açın

2)Licform.htm doyasına çift tıklayarak lisans formunu açın.

3)Lütfen Formu Eksiksiz bir biçimde doldurun.SOREDEX tam olmayan formları değerlendirmeyecektir.

4)Formu Eksiksiz Şekilde doldurduktan sonra internet bağlantınız varsa formun aşağısındaki gönder butonuna tıklamanız yeterli olacaktır.Eğer internet bağlantınız yoksa 2 şekilde başvurabilirsiniz.

a)Bağlantı uzantısını kaydedip internet bağlantısı olan başka bir bilgisayardan göndererek

b)Başvuru Formunu SOREDEX firmasına fax olarak göndererek.

ÖNEMLİ:

SOREDEX el yazısı ile yapılmış olan başvuruları kabul etmeyecektir.

Lisansınızı Windows için Digoraya Girmek

SOREDEX size lisansınızı e-mail,posta yoluyla veya fax yoluyla gönderecektir.

Bilgilerinizi aldığınız yönteme göre lisans anahtarınızı 2 şekilde girebilirsiniz.

1)e-mail yoluyla.

2)Fax veya Posta Yoluyla.

ÖNEMLİ

Lisans bilgilerinizi güvenli bir yerde muhafaza ediniz gelecekte DfW 2.8 yüklerken o lisans bilgilerine ihtiyacınız olacaktır.

ÖNEMLİ

Lisans anahtar bilgisi Windows kaydıyla beraber tutulmaktadır.Lisans anahtar bilgisini girmek için yönetici izniyle girmeniz gerekmektedir.Eğer Yönetici Olarak Girmezseniz lisans anahtar bilgileriniz kaydolmayacaktır.

NOT:

DfW ağ versiyonlarında,lisans anahtarı DfW yüklü olan her bilgisayar için girilmelidir.

E-mail yoluyla alınan lisansı yüklemek

1)E-mail ile gönderilen ek’i indirerek DfW 2.8 Dosyasının içine kopyalayın.

2)DfW 2.8 i açın.

3)”File” seçeneğinden “Lisance” i seçin ve daha sonra “New” seçeneğine tıklayın.

goruntu27

Birinci adımdaki DfW 2.8 Dosyasına İndirdiğiniz Lisans Dosyasını Açın ve “OK” a basın.

NOT:

 “licensed to” ve “License string” bölümlerini değiştirmeyin.

goruntu28

4)Bu lisans prosedürünü DfW nin yüklü olduğu bütün bilgisayarlar için aynı şekilde uygulayın.

Fax veya Posta Yoluyla gelen lisans numarasını yükleme

 1)DfW 2.8’i açın

3)”File” seçeneğinden “Lisance” i seçin ve daha sonra “New” seçeneğine tıklayın.

4)Size Posta veya faxla gelen gerekli bilgileri girdikten sonra “ok” butonuna basın.

ÖNEMLİ:

Size gönderilen bilgilerin hepsinin bire bir aynı şekilde girilmiş olması gerekmektedir.

5.3 Lisans Görüntüleme

1)Eğer Lisans bilgilerinizi görmek istiyorsanız “File” seçeneğinden “license” yi seçin daha sonra “info” seçeneğine basarak lisansınızı görebilirsiniz.

goruntu29

DIGORA FMX PCI arayüz panosu P4602

6.1 Windows Xp kullanan bilgisayarlar için

PCI panosunu yükleme

1)Bilgisayarınızı tamamen kapatın ve ana güç sağlayıcısından ayırın.

2)Bilgisayarınızın Kapağını Kaldırın.

3)Boş PCI genişleme boşluğunun kapağını kaldırın.

4)Arayüz panosunu genişleme boşluğuna takın.Tamamen takıldığından emin olun.ve kapağı kapatın.

5)Bilgisayar kapağınızı tekrar kapatın.

Sürücüyü Yükleme

1)Bilgisayarınızı Açın

2)windows yeni donanımınızı buluduktan sonra bir dialog kutusu ortaya çıkacaktır.

3)Digora For Windows CD’sini takın.

4)Donanım dialog kutusu açıldıktan sonra Driverspci_FMX bulun ve “OK” tıklayın.daha sonra ekrandaki yönergeleri izleyin.

5)Windows gerekli olan sürücüleri yükleyecektir.

6)DfW yi yükleyin.

A1. Administration

A1.1 Introduction

Digora admin mevcut verileri genel kullanıcılar için modifiye eder.Genelde bu tarz verilerin modifikasyonu sistem fonksiyonelliği ve performansı açısından önemlidir.Bunun Anlamı DİGORA admin kullanılırken sistemin mimarisini çok iyi bilmeniz gerektiğidir.

NOT:

Herhangi bir yönetici görevi yapıldığı zaman ,Mevcut DfW programları kapatılmalıdır.

A1.2 Yükleme

Digora admin her zaman Tek kullanıcılı Windows için Digora’yı yönetme amaçlı yüklenir.

Windows için DİGORA ağ versiyonunu yüklerken,DİGORA admin bir veya birden fazla iş istasyonu bilgisayarına yüklenir.Yazılım yüklenirken yönergeler size DİGORA admini de yüklemek isteyip istemediğinizi soracaktır.Digora admin sadece yönetici personel olan iş istasyonu bilgisayarlarına yüklenmelidir.

A2.Using Digora Admin

A2.1 Digora Admini Başlatma

Digora admin görev çubuğundaki başlat ikonundan açılabilir.Program Menüsünden DfW 2.8 ve Digora admin seçeneğinden açılabilir.

Digora Admin mevcut veritabanınıza anında bir bağlantı oluşturur.Bunun anlamı digora admin açıldığı anda kullanıma hazırdır.

A2.2 Kullanıcı Arayüzü

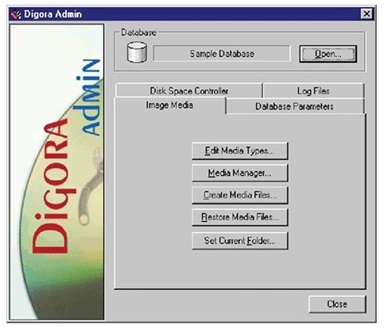

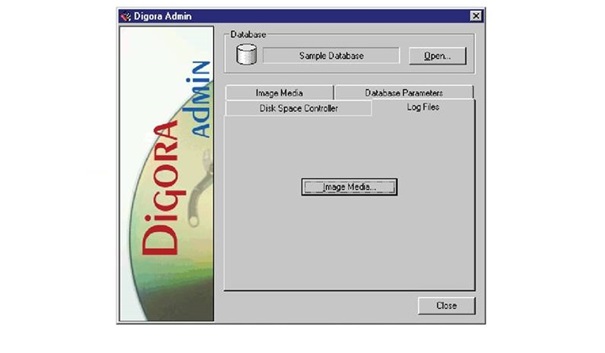

goruntu30

Digora Admin kullanıcı Arayüzü 3 bolümden oluşur:

1)    Veritabanı Kontrolü,mevcut veritabanının adı ve herhangi başga bir database oluşturma butonu.

2)    Değişik Görevler için oluşturulmuş sayfalar,Bu fonksiyon aşağıdaki şekilde bölünmüştür.

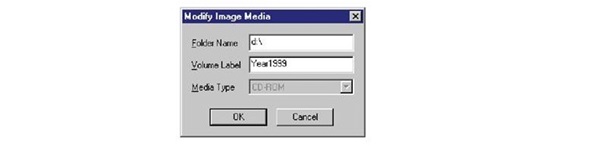

-Reism Medya verilerini modifiye etme.(Bölüm B3)

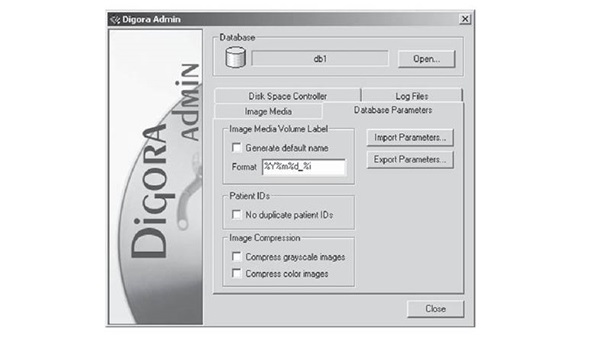

-Diğer kullanıcılar için ortak olan bütün parametreleri kontrol etme.(Bölüm B4)

-Disk Boşluğu kontrol verisini modifiye etme.(Bölüm B5)

Ayrıca giriş işlemlerini görebilmeniz için bir sayfa(Bölüm B6)

3)Uygulamayı Kapatmanız için bir kapatma tuşu.

A2.3 Veritabanı Açma

Aşağıdaki işlemleri yaparak yeni bir veritabanınızı açabilirsiniz:

1)”Main Windows” butonuna tıklayın.Aşağıdaki pencere açılacaktır.

goruntu31

2)Açmak İstediğiniz Veritabanını Seçin

3)”OK” butonuna tıklayın veritabanı açılacak ve ismi gigora adminin ana sayfasında gözükecektir.Şu andan itibaren yapılanlar yeni açılan veritabanına işlenecektir.

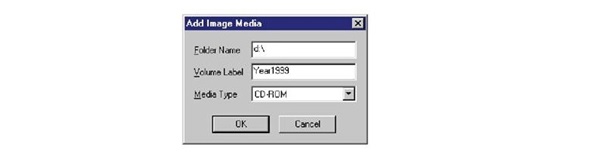

A.3 Görüntü Medyası

Windows için Digora Görüntü Kaydetmek için 2 farklı yolu destekler.

1)Resimleri Veritabanına Direk Kaydetme.Bu Seçenek veritabanınızın daha geniş olmasını sağlar.

2)Resimleri Ayrı Bir Klasöre Kaydetmek.Bu seçenek veritabanınızın daha ufak olmasını sağlayacaktır.

Windows için Digoraya varsayılan ayarlarda yeni resimler yüklerken bitmap’ler direk olarak veritabanına kaydedilir.Fakat Digorayı farklı şekilde ayarlamak da kullanıcı için mümkündür.

Detaylı Bilgi İçin Bölüm 3.1Desteklenen medya dosyaları,3.4Medya menejeri ,3.7mevcut dosyayı ayarlama ya bakın.

Ayriyeten resimleri kaydederken başka alternatifler de sunar.Digora arşivleme fonksiyonelliği bakımından gelişmiş bir yazılımdır.ve Resim Medya fonksiyonelliği arşivleme için büyük kolaylıklar sağlamaktadır.

Detaylı Bilgi İçin Bölüm 3.2 Resim Arşivleme .3.3Medya tipleri ayarlama 3.4 Medya Menejeri 3.5 Medya dosyaları yaratma bölümlerine bakabilirsiniz.

A 3.1 Desteklenen Medya Tipleri

Digora tarafından desteklenen medya tipleri 2 seçenekte kategorilenmiştir.sadece bir medya tipi ilk kategoridedir oda dosya medya tipi

İlk Kategori:Dosya medya tipi.Digora dosya medya tipini otomatik olarak desteklemektedir.

Daha fazla bilgi için bçlüm 3.7 olan mevcut dosyayı ayarlamaya bakın.

Diğer bütün medya tipleri ikinci kategori olan arşiv medya kategorisine girmektedir.Adından da anlaşılacağı gibi arşiv medyası resimleri saklamak için kullanılır.Digora bir arşiv medya tipini destekler: CD-ROM.Daha fazla arşiv medyası ayarlardan eklenebilir.(Bölüm3.3 Medya Tiplerini düzenleme.

A 3.2 Resim Arşivleme Şekilleri

Digoranın desteklediği Resim arşivleme sistemi yüksek derecede ölçeklenebilirdir.Muhtemel Alternatifler Hakkında bilgi vermek içinaşağıdaki “High-end” ve “Low-End” Başlıklarına bakılabilir.

Low-End sistemi bağımsız bir bilgisayar içerir.Bu bilgisayar CD-ROM sürücüsü CD-Yazıcısı ve yüklü bir şekilde DİGORA’YA Sahiptir.Resimler nispeten nadiren arşivlenir.Sistem yaşam süresi boyunca oluşacak bütün dosyalar birkaç CD-ROM a sığdırılabilir.Bu tarz sistemler kullanırken.Kullanıcı ihtiyacına göre CD-ROM sürücüsündeki cd leri değiştirmek zorundadır.Bu şekilde resimler CD-ROM larda saklanmış olur.

High –End çözümü ise birden fazla bilgisayarı bir ağ ile bağlar.sunucu bilgisayar CD-ROM sürücüsüne sahiptir.Bir bilgisayar ise CD-Writer a sahip olup digora yüklenmiş olmalıdır.Resimler sıkça arşivlenir.

Yönetici personel yeni CD-ROM sürücüleri oluşturmakla sorumludur.Bir CD-ROM sürücüsü oluşturulduğu zaman kalıcı olarak CD-ROM depolama sisteminde kalmalıdır ki resimlere herzaman ve her an erişilebilsin.

Digora kesinlikle CD-ROM kullanırken az CD-ROM kullanmanızı önerir.

Şuda unutulmamalırıdır ki CD-ROM kullanılırken genel olarak resim ve medya arşivlenir.fakat günümüzde CD-ROM ların yeterli olmadığı medya arşiv tipleri de vardır.

A3.3 Medya tiplerini düzenleme

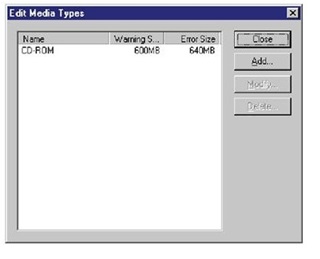

Medya tiplerini düzenleme fonksiyonu genel olarak sistemdeki arşivlenmiş medya tipini düzenlemek ve korumak için kullanılır.Medya tiplerini düzenleme butonuna bastığınız zaman Digora admin ilk olarak size veritabanı yedeklemesini hatırlatır.Ve daha sonra aşağıdaki pencereyi açar.

goruntu32

Medya tipi listesinde tüm desteklenmiş medya tipleri gösterilir.

1)”Name”: Medya Tipinin Adı.

2)”Warning Size”:Medya dosyaları oluştururken toplam bitmap boyutu bu gösterilen boyutu geçerse kullanıcı için bir uyarı mesajı gösterilir.”Warning Size” medyanın tam kapasitesinden biraz daha yüksek olmalıdır.

3)”Error Size”:Medya dosyaları oluştururken çok fazla resimin aynı medyaya taşınmamasını kontrol eder.Eğer eklenen resimlerin toplam bitmapleri bu gösterilen seviyeyi geçerse Kullanıcı için bir hata mesajı belirir ve işlem iptal edilir.”Error Size” medyanın full kapasitesine eşit olmalıdır.

Pencerenin sağ tarafında ise kutuyu kapatmanız için bir buton.Yeni medya tipleri oluşturmak veya mevcut medya tiplerini düzenlemek için bir buton.Ayrıca Mevcut Medya dosyasını silmek için bir buton bulunmaktadır.

A3.3.1 Yeni Medya tipi kayıdı ekleme

Aşağıdaki işlemleri yaparak yeni medya tipi kayıdı ekleyebilirsiniz.

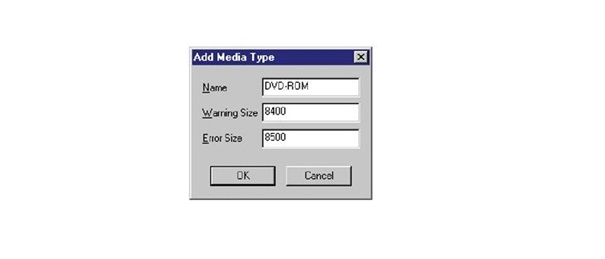

1)”Add Butonuna tıklayın” Aşağıdaki pencere açılacaktır.

goruntu33

2)”Warning Size” ,”Error Size” ve “Name “ parametrelerini girdikten sonra “OK”butonuna basın yeni medya tipi veritabanınıza eklenecektir.

A 3.3.2 Medya tipi kayıtını modifiye etmek

Aşağıdaki işlemleri yaparak medya tipi kaydı silebilirsiniz.

1)Silinecek Medya tipi record’u seçin.

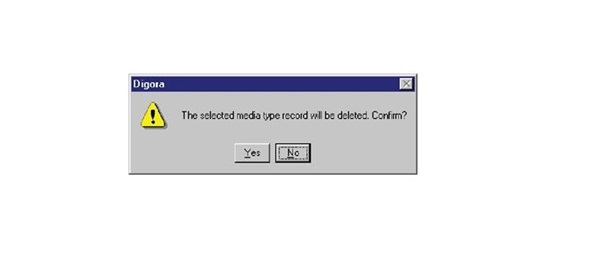

2)”Delete” Butonuna tıklayın aşağıdaki uyarı mesajı açılacaktır.

goruntu34

Eğer “Yes” Butonuna Basarsanız medya tipi kayıt silinecektir.

Unutulmamalıdır ki eğer medya tipi kayıtı veritabanında herhangi başka bir medya tipi kaydının yerini tutuyorsa bu medya tipi kaydı silinemez.Böyle bir işlemi Gerçekleştirmek için öncelikle bağlı olduğu medya tipi kaydını daha sonrada bağlı olan medya tipi kaydı silinmelidir.Daha fazla bilgi için 3.4.3 Medya tipi Kaydı Silme bölümüne Bakın.

3.4 Medya Yöneticisi.

Medya yöneticisi sistemdeki resim medya bilgisini kontol etmek ve yönetmek için kullanılır.Varsayılan olarak Digora ilk kez yüklendiğinde veritabanının içinde hiç resim olmayacaktır.

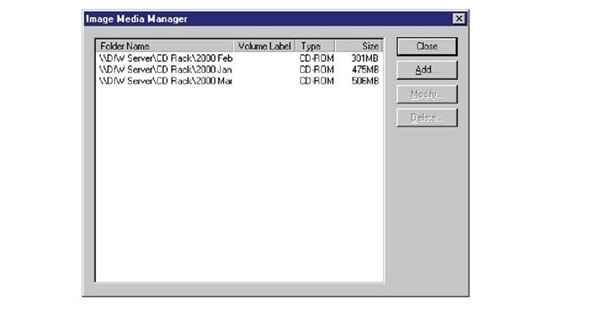

Yeni ve mevcut Medya kayıtları Medya yöneticisi ile modifiye edilebilir.Medya Yöneticisi(Media Manager) butonuna tıkladığıız zaman Digora öncelikle size yedeklemeyi hatırlatır daha sonra ise aşağıdaki pencere açılacaktır

goruntu35

Resim medya lisesinde veritabanına eklenen bütün resim medya kayıtlarını gösterir.Ve Aşağıdaki resim medya bilgileri gösterilir.

1)Dosya Adı:Resim Medyasının adı.Eğer digora bu resim verisine erişme gereği duyarsa.O veriyi kayıtlı olan bu mevcut dosyadan okur.

2)Volume Label:Resim medyasının hacmini gösterir.Sadece Low-End sistemlerde kullanılır.High-end sistemlerde ise Volume Label bölümü boş bırakılmalıdır.

3)Type:Resim medyasının tipi.2 tip resim medyası tipi tanımlanmıştır.CD-ROM ve Dosya.

4)Size:Resim dosyalarının toplam büyüklüğünü gösterir.

Dosya İsmi Formatı

Windows için iki alternatif mevcuttur.

1)Oluşan Lokal isim dosyaları ve alt dosyaları ters eğik çizgilerle ayrılır.Ve Kolonlar halinde yazılır.

Örneğin: C:WindowsSystem.

2)Evrensel isim verme düzeni ile(UNC).UNC isimlendirmesi 2 ters eğik çizgi içerir.Bilgisayar adı ve paylaşılan kaynak dosya ters eğik çizgi ile ayrılır.

Örneğin:

DfW ServerCD Rack2000.

Digora Admin e Dosya Adı girerken Aşağıdaki Kurallar uygulanmalıdır.

1)Tek kullanıcılı versiyonda,lokal isimler kullanılmalıdır.

2)Ağ versiyonlarında UNC versiyonları kullanılmalıdır.

Eğer resim verisi bulunamazsa ne olur?

Eğer Digoranın içindeki bir resimi açarsanız.Fakat resim okunamazsa Aşağıdaki Uyarı mesajlarından birisi çıkacaktır.

goruntu36

İlk iki Mesaj Low-End sistemlerde gözükür.İlk mesaj eğer medya sürücüsünde bir disk varsa fakat bu disk doğru değilse gözükecektir.Kullanıcıdan CD yi eğiştirmesi istenecektir.

İkinci Mesaj ise Medya sürücüsünde hiçbir disk yoksa gözükecektir.Kullanıcıya Doğru CD yi medya sürücüsüne yerleştirmesi istenir.

Her iki durumdada kullanıcıdan bir davranış beklenmektedir bu yüzden kullanıcı her an bilgisyar başında bütün CD lerle hazır durumda olmalıdır.

Üçüncü Mesaj ise High-End Sistemlerde Gösterilir.ilk iki mesajdan daha önemli bi mesajdır.Bu mesajın anlamı resmin veritabanında bulunamadığıdır.

Unutulmamalıdır ki bu durumda kullanıcıdan anlık ir davranış beklenmemektedir.Bu yüzden yönetici personel dışında standart kullanıcıların sistem ayarlarıyla oynamaması önerilir.

Şuan ki soru Digora Nasıl oluyorda hangi mesaj kutucuğunun gösterileceğine karar veriyor.Cevap Gayet Basit. “Volume Label” parametresi sayesinde.

Resim Medyasına “Volume Label” parametresi girilirse digora bunu Low-End sistem olarak algılar ve gerektiği zaman kullanıcıdan diskleri değiştirmesini ister.

Eğer “Volume Label” bölümü boş bırakılırsa Digora bunu High-End sistem olarak algılar.Eğer resim açılırken bir problem oluşursa yönetici personel bu sorunu onarmak için çalışacaktır.



Bir Kez Daha Tekrar Etmemiz Gerekirse.

1)Low-End Sistemlerde “Volume Label”parametresini herzaman doldurun.

2)High-End Sistemlerde “Volume Label” parametresini her zaman boş bırakın.

Dosya Medya tipindeki Özel Durumlar

Eğer resim medya kayıdı için dosya medya tipi seçildiyse “Volume Label” parametresi boş bırakılır.Dosya tipi diskte saklanması zor olan medya tipi durumlarında tercih edilir.Ayrıca Dosya tipi media Kalıcıdır.Genel olarak digora kullanımında High-End sistemler tercih edilir bu yüzden “Volume Label” ın doldurulmasına ihtiyaç yoktur.

A 3.4.1 Yeni Medya Resim Kaydı Ekleme

Aşağıdaki yöntemi izlereyerek yeni medya resim kaydı oluşturabilirsiniz.

1)”Add” Butonuna Tıklayın Aşağıdaki Pencere Açılacaktır.

goruntu37

2)”Folder Name” Parametresini doldurun.

3)Low-End Sistemler İçin “Volume Label” parametresini doldurun.

4)Medya tipini seçin

5)”OK” butonuna bastığınız zaman yeni resim medya kaydı veri tabanınıza eklenecektir.

A 3.4.2 Resim Medya Kaydını Modifiye Etme

Aşağıdaki işlemleri yaparak resim medya kaydını modifiye edebilirsiniz.

1)Resim medya kaydını ,Resim Meydya Yöneticisi listesinden seçin

2)”Modify” Butonuna tıklayın.aşağıdaki pencere açılacaktır.

goruntu38

3)”Folder Name” ve “Volume Label” bölümlerini modifiye ettikten sonra OK tuşuna basmanız yeterli olacaktır.

Unutulmamalıdır ki Modifiye işlemi sık kullanılan bir işlem değildir.Ayrıca Girişlerin yanlış girilmesi sonucu veritabanındaki veriler kullanılamaz hale gelebilir.

A 3.4.3 Resim Medya Kaydını Silme

Resim medya kaydını aşağıdaki şekilde silebilirsiniz

1)Medya Listesinden Silinecek olan medyayı seçin

2)”Delete” butonuna basın.bir onaylama mesajı ekranınızda belirecektir.

3)”Yes” Butonuna bastıktan sonra resşm medya kaydı veri tabanınızdan silinecektir.

A 3.5 Medya Dosyaları Yaratma

Medya dosyaları yaratma fonksiyonu resim bitmap verisini veritabanından resim medyasına aktarmaya yarar.

Tüm medya tipleri desteklenir.Fonksiyonellik açısından dosya medya tipi ve diğer arşiv medya tipleri çok ufak farklılık gösterir.Arşiv medyasıyla medyanın sadece okunacağı varsayılır.Yani resim belgeleri  direk olarak media dosyasına taşınmaz.Onun yerine öncelikle geçici bir dosyaya taşınır.daha sonra medya dosyasına yazılım tarafından taşınır.Genelde bu tarz sistem depolama donanımlarında kullanılır.

Resimleri Dosya Tipi medyaya taşırken,Medya Dosyasının yazılabilir olduğu varsayılır ve resim belgeleri direk olarak resim medya dosyasına taşınır.Geçici dosya her seferinde kullanılmaz.

A 3.1.5 Resim Medya Sayfasını Seçme

“Create Media Files” butonuna bastığınızda.Digora admin öncelikle veritabanı yedeğeini hatırlar daha sonra aşağıdaki pencereyi açacaktır.

goruntu39

Taşımak istediğiniz Resimin Bitmapını seçin.Ve “Next” Butonuna Tıklayın.

A 3.5.2 Hesap Depo Kapasitesini Girme

Bu özelliği kullanmak için

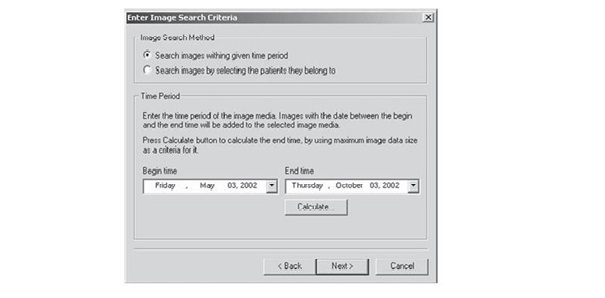

1)”Image Search Criteria” Bölümünü açın.

goruntu40

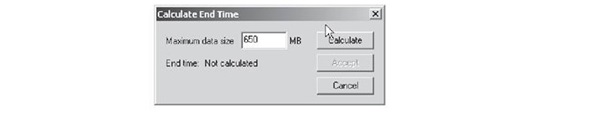

2)”Beginning Time”(Başlama Zamanı) ve “End Time”(Bitiş Zamanı) bölümlerini uygun şekilde doldurun.Ve “Calculate butonuna tıklayın.

goruntu41

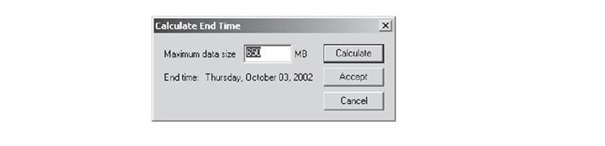

3)Eğer bütün resimler depo medyasında depolanacaksa.Bir önceki sayfada doldurduğunuz “End Time” parametresi bu sayfada da oluşacaktır.Eğer Resşmleri Arşivlemek istiyorsanız “Accept”butonuna tıklamanız yeterli olacaktır.

goruntu42

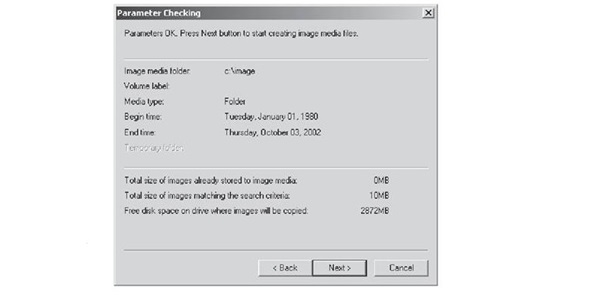

4)”Enter The Image Search Criteria” Penceresi Açılacaktır.”Next Butonuna” Basıldıktan sonra “Parameter Checking” penceresi açılacak ve girilmiş olan parametreleri kontrol etmeniz için size fırsat verecektir.Devam Etmek için “Next Butonuna Basınız.

goruntu43

A 3.5.3 Geçici Dosya Girişi

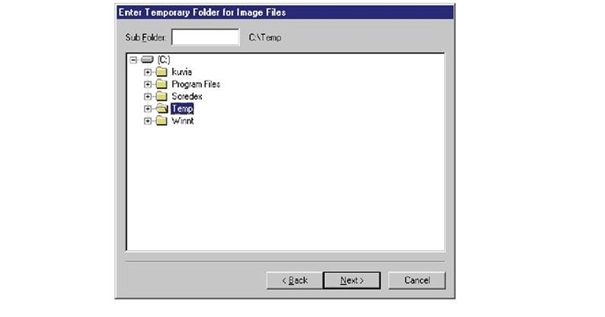

Kullanıcının yapması gereken son şey resimler için geçici bir dosya oluşturmaktır.Aşağıda bir örneği gösterilmiştir.

goruntu44

Geçici dosya dosya ağacından seçilmelidir ve seçilen dosya boş olmak zorundadır.

Ayrıyeten geçici dosyanın adını yapılandırmanız için bir yol daha vardır.Öncelikle Dosya dosya ağacından seçilir.Daha sonra pencerenin üstündeki “Sub Folder” boşluğuna gerekli girdi girilir.Digora Admin Sizin için bir o isimde sub folder(alt dosya) açacaktır.Bu alt dosya geçici alt dosy olarak işlev görecektir.

Unutulmamalıdır ki geçici dosyalar sadece arşivsel medya tipleri için kullanılmaktadır.

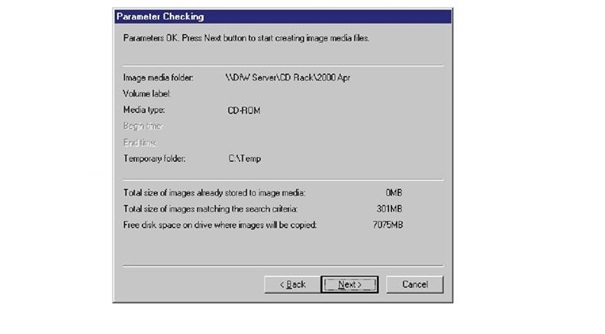

A 3.5.4 Parametre Kontrolü

goruntu45

Tüm parametreler girildiğinde,Digora Admin Size Parametreleribir kez kontrol etmeniz için gösterecektir.Eğer herşey yolundaysa “Next Butonuna Tıklayarak Resim Medya Dosyasını oluşturmaya başlayabilirsiniz.

goruntu46

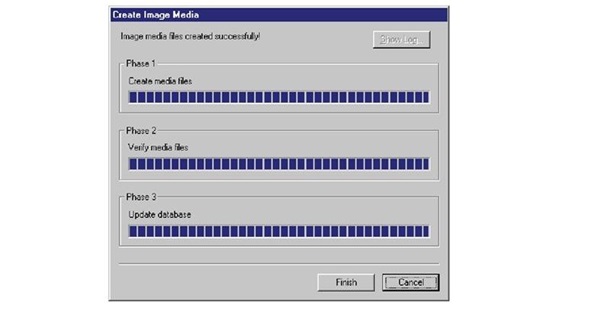

Digora admin size ilerlemeyi yukarıdaki kutucukla gösterecektir.ilerleme 3 fazdan oluşur

1.Faz

Resim Medya Dosyaları Yaratılır.

2.Faz

Medya Dosyaları Doğrulanır.

3.Faz

Veritabanı Güncellenir.

Resim Medya Dosyaları yaratıldıktan sonra,aşağıdaki ilerlemelerden birisi gerçekleşir.

Arşiv Medyası ise, herhangi bir yazılım ile resim dosyaları uygun bir lokasyona taşınır.(CD-ROM)

Dosya Medyası İse,Digora Admin resim dosyalarını uygun bir yere taşır.ve daha sonra herhangi bir farklı işlem yapılması gerekmez.

A 3.6 Medya Dosyalarını Yenilme.

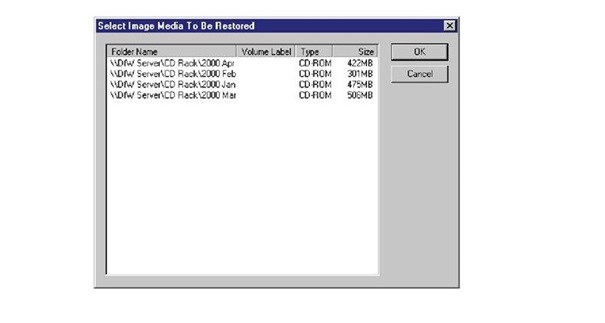

Medya dosyalarını yenileme fonksiyonu Medya dosyaları yaratma fonksiyonunun tersidir.Bu fonksiyon Resim bitmaplerini Resim Medyasından Veritabanına geri taşır.Eğer “Restore Media Files” butonuna bastığınız zaman .Digora Admin öncelikle size veritabanı yedeklemesini hatırlatacak ve daha sonra aşağıdaki pencereyi açacaktır

goruntu47

Resim dosyalarını veritabanında yenilemek için,öncelikle yenilenecek resim medyasını seçin. Ve “OK butonuna tıklayın.Yapmanız Gerken tek şey bu.Digora Admin Rsimlerinizi veri tabanında yenileyecektir.

3.7 Mevcut Dosyayı Kurma

Digorada yeni resimler taranıp veritabanına eklenirken,resim verisi bitmapleri veritabanı üzerinde veya disk üzerindeki herhangi başka lokasyonda kaydedilebilir.Varsayılan olarak önceki alternatif kullanılacaktır.Mevcut Dosyayı Kurma Fonksiyonu resim bitmaplerinin yüklenecek olduğu dosyayı kurma ve değiştirme imkanı sağlar.”Set Current Folder” butonuna bastığınız zaman.Digora Admin öncelikle size veritabanı yedeklemeyi hatırlatacak. Daha sonra ise Mevcut Dosyayı kurma penceresini açacaktır.

A 4 Veritabanı Parametreleri

Veritabanı parametre sayfası veritabanı parametrelerini modifiye etmek için kullanılır.Bu parametrelerin ortak noktası isimlerinin veritabanındaki kayıtlarını ima etmesidir.Bu iki anlama gelmektedir.

1)Veritabanı parametreleri tüm kullanıcılar için ortaktır.

2)Eğer çoklu veri tabanı kullanılıyorsa ve bazı özel parametre değerleri sistem çapında değerler ise o parametrenin değeri bütün veritabanlarında değiştirilmelidir.

Eğer çoklu veritabanlarındaki çoklu değerleri güncellemek istiyorsanız,bu size kontrol açısından zorluklar çıkaracaktır.Bu Sorunu çözmek için export ve import fonksiyonları kullanılabilir.

goruntu48

Veritabanı parametreleri sayfası aşağıdaki parametrelerden oluşur.

1)”İmage Media Volume Label”

Eğer ‘Generater default name’ işaretlenirse,Resim Medya Kaydı Eklendiğinde,Resim medyasının varsayılan ismi”volume label” tarafından oluşturulur.

Aşağıdaki Formatta verildiği gibi.Dizi Formatı Alphanumeric karakterlerden oluşur.Ve aşağıda gösterilen özel format kodları yerlerine uyan mevcut verilerin yerine yazılır.

%Y yüzyılla birlikte yıl

%y yüzyıl dahil olmadan yıl

%m ondalık sayı olarak ay

%d ayın günü

%i seri numarası, eğer çoklu resim medya kaydı aynı gün içinde yapıldıysa.

2)Hastanın ID’si

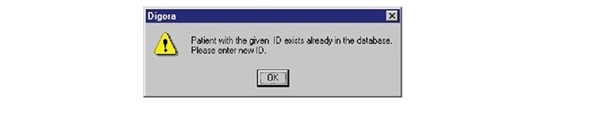

Eğer ‘No duplicate patient IDs’ butonu işaretlenmişse.Sisteme Eklenen bütün hastaların id leri eşsiz(tekrar etmeyen bir sayı) olmalı.Eğer aksi durumda aynı ID tekrar girilirse digora size aşağıdaki mesajı gösterecektir.

goruntu49

3)Resim Sıkıştırma

Eğer ‘Compress Images’ u işaretlenmişse,veritabanına kaydedilen bütün resimler sıkıştırılmış olarak kaydedilir.Sıkıştırılmış resimler az da olsa diskte daha az yer tutarlar.Digorada sıkıştırılmış dosyalar bazı bilgilerini kaybetmelerine sebep olurlar.

4)Export,Import Parametreleri

Bilgi için sonraki iki bölüme bakın

A 4.1 IMPORT Parametresi

Bu fonksiyon vertabanındaki parametreleri metin dosyalarının içine yerleştirme işlevini görür

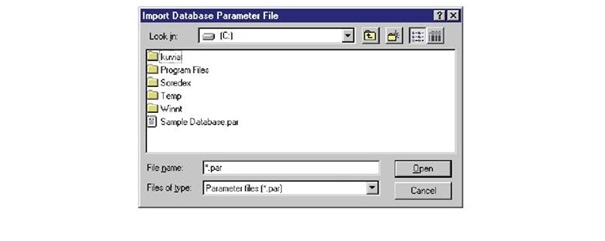

1)”Import Parameters” butonuna tıklayın.aşağıdaki pencere açılacaktır

goruntu50

2)Parametre Dosyasını Listeden Seçin

3) Parametreleri Kaydetmek için “Open” butonuna basın

Unutulmamalıdırki ayrıca daha fazla veritabanı parametresi Bölüm 4 Veritabanı Parametrelerinde Anlatılmaktadır.Resim Medy tipi bilgisi parametre tarafından okunur ve veritabanına kaydedilir.

A 4.2 Export Parametresi

Export parametreleri fonksiyonu veritabanı parametrelerini dosyaya kaydetmeye yarar.

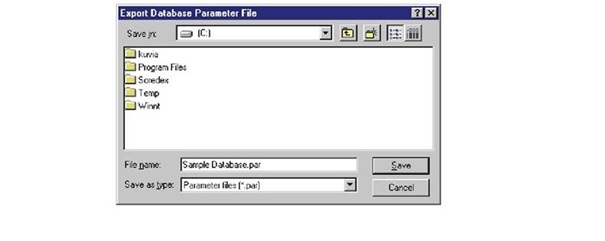

1)”Export Parameters” butonuna tıklayın.Aşağıdaki Pencere Açılacaktır.

goruntu51

2)Uygun Dosyayı Seçin ve dosya adını girin.Varsayılan olarak Digora Admin Dosyanın Adını veritabanı adıyla aynı koyacaktır.Pekçok durumda bu iyi bir kullanımdır.

3)Parametre Dosyasını Kaydetmek için Save Butonuna Tıklayın.

Unutulmamalıdırki ayrıca daha fazla veritabanı parametresi Bölüm 4 Veritabanı Parametrelerinde Anlatılmaktadır.Resim Medya tipi Bilgisi Parametre Dosyalarının İçine Yazılır.

A 5 Disk Boşluğu Kontrol Verisi.

Disk boşluğu kontol fonksiyonu harddiskte nekadar boş alan kaldığını göstermek için kullanılır.

NOT:

Eğer disk boşluğu kontolcüsü Windows 2003 sunucusuna yüklenmişse,kullanıcı hesapları  DCOM kullanıcı grubunun içinde olmalıdır.Aksi takdirde sistem hata verecektir.

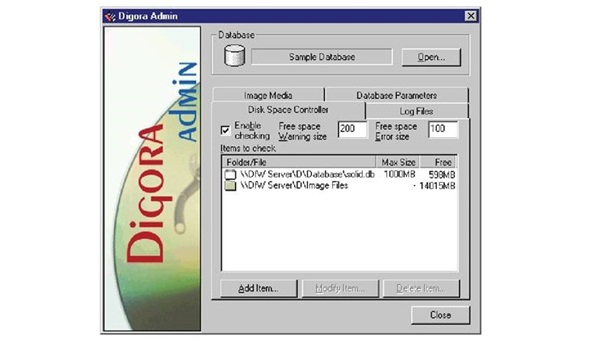

Aşağıdaki örnek tipik bir ayarlamayı göstermektedir.

goruntu52

Kullanıcı Arayüzü Aşağıdaki Elemanları İçerir:

1)Disk boşluğu kontol fonksiyonunu aktive etmek için anahtar kullanılır.Varsayılan olarak Disk anahtarı kullanılmaycaktır.

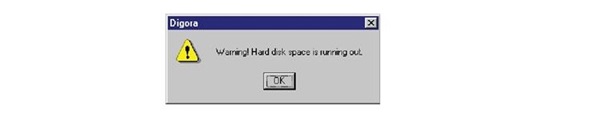

2)Uyarı seviyesi değeri megabaytlarla ifade edilir.Yeni bir resim veritabanına eklediği zaman ve veritabanında disk boşluğu uyarı seviyesi değerinden azaldığı zaman.aşağıdaki mesaj kullanıcı için görüntülenecektir.

goruntu53

Bu durumda resim veritabanına yüklenir fakat bu durumun asıl anlamı yakın bir zamanda veri tabanı diskinin dolacağı ve resim kaydetme işleminin gerçekleşemeyeceğidir.

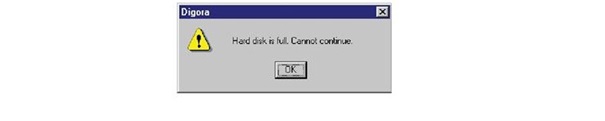

Hata  seviyesi değeri megabaytlarla ifade edilir. Yeni bir resim veritabanına eklediği zaman ve veritabanında disk boşluğu hata seviyesi değerinden azaldığı zaman.aşağıdaki mesaj kullanıcı için görüntülenecektir.

goruntu54

Bu hata alındığında kullanıcı resmi kaydetmek için derhal diskteki boş alanı yükseltmek için işlem yapmalıdır.

4)Seçilebilecek nesne Listesi.Daha fazla bilgi için sonraki paragrafa bakın.

Disk Boşluğu Kontrolü Nesneleri

Disk boşluğu kontrol nesneleri aşağıdaki 2 tür nesneyi işaretlemenize yarar.

1)Dosya nesneleri

2)Klasör Nesneleri

Dosya Nesneleri genel olarak hard diskinizeki dosyalardır.Nezaman yeni bir dosya eklense maksimum büyüklük niteliği dosyaya eklenir.Dosya nesneleri için disk boşluğu kontrolcüsü iki şeyi hesaplar.

1)Dosyada Kalan Boş Yeri

2)Dosyanın yerleştiği sürücüdeki boş yeri

Dosya nesneleri hard diskteki dosyalardır,Disk Boşluğu Kontrolcüsü sadece dosyanın bulunduğu sürücüdeki boş alanı hesaplar.

Peki Toplam Disk boşluğu nasıl hesaplanıyor.Disk Boşluğu Kontrolcüsü En küçük dosyadan başlayarak bütün diskteki dosyaların toplam kapladığı alanı hesaplar.Dha sonra sürücünün toplam alanından çıkarır.

Nesne Zincirleri

Nesne zincirleri nesneler için disk boşluğu hesaplarken çok nadiren kullanılır.Yeni bir disk boşluğu nesnesi eklerken(Bölüm 5.1) ve bu nesne herhangi bir başka nesnenin alt nesnesi ise,nesne zinciri oluşturulacaktır.Nesne Zinciri Hesaplanırken Disk boşluğu kontrolcüsü her nesne için değerleri hesaplar ve son değer de nesne zinciri içn hesaplanır ve bu değer hesaplanan bütün değerlerden büyüktür.

A .5.2 Disk Boşluğu Nesnesini Modifiye Etmek

Disk boşluğu nesnesini modifiye etmek için aşağıdakileri uygulayın.

1)Nesne listesinden modifiye etmek istediğiniz nesneyi seçin.

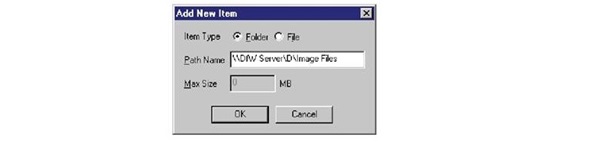

2)”Modify İtem “butonuna basın bu butona bastıktan sonra aşağıdaki gibi bir pencere açılacaktır.

goruntu55

3)”Path Name” ve/veya “Max Size”   değerlerini modifiye edin

4)”OK” butonuna basın

Not:”Item Type Bölmü Modifiye Edilemez.

A 5.3 Disk Boşluğu Nesnesini Silme

Disk boşluğu nesnesini silmek için  aşağıdaki basamakları uygulayın

1)Nesne listesinden silmek istediğiniz nesneyi seçin.

2)”Delete Item” butonuna tıklayın.Aşağıdaki kutucuk belirecektir.

goruntu56

3)”Yes” Butonuna bastığınız zaman seçilen nesne silinecektir.

A6 Giriş Dosyaları

Giriş Dosyaları Digora Adminde farklı işlemler yaparken oluşur.Bu girişlerin amacı detaylanmış hata listesi ve genel oluşabilecek hataları göstermektir.Digora adminin giriş dosya sayfası giriş dosyalarını görüntülemek için kullanılır.

goruntu57

Giriş Dosyasını Görüntülemek İçin “Log Files” butonuna basabilirsiniz.

goruntu58

Giriş Dosyasını Açmak için,Açmak istediğiniz Giriş Dosyasını Listeden Seçin ve “Open” Butonuna Tıklayın.Bununla beraber Giriş görüntüleyici pencere açılacaktır.

goruntu59

Listede bütün giriş kayıtlarını görebilirsiniz.Kayıtları veri nesnesine göre sıralayabilirsiniz.Bu sıralama kullanıcı tarafından değiştirilebilir.

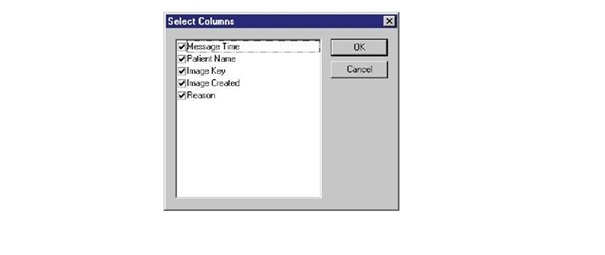

Eğer colona tıkladıktan Sonra “Select Column” Butonuna Basarsanız aşağıdaki pencere açılacaktır.

goruntu60

Varsayılan olarak tüm kolonlar görünebilir olacaktır.Fakat Kullanıcı isteğine göre bazı kolonları saklayabilir.

www.digora.com



Çeviri: İbrahim SARI, Oğuzhan DEMİRER

Etiket:
15.09.2015 3715

Yorumlar

Bu sayfalarda yer alan okur yorumları kişilerin kendi görüşleridir. Yazılanlardan Sanal Yazılım Ltd. veya sanal.mobi sorumlu tutulamaz. Yorumda ad-soyadınız anonimleştirilerek gösterilir, e-posta adresiniz ise yayınlanmaz.
Kullanıcı deneyimini geliştirmek, site kullanımını analiz etmek ve pazarlama çabalarımıza yardımcı olmak için çerezleri kullanıyoruz. Sitemize göz atmaya devam ederek veya bu bilgilendirmeyi kapatarak, Çerez Politikası`nı okuduğunuzu ve kabul ettiğinizi onaylamış olursunuz.
